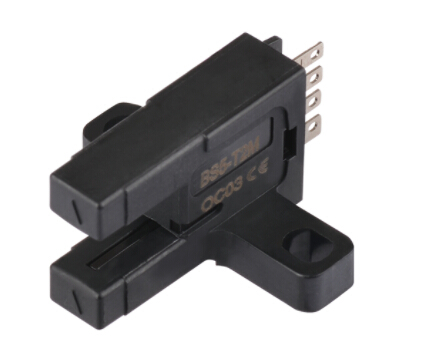

AUTONICS微型光电传感器结构分类BS5-T2M

AUTONICS微型光电传感器结构分类BS5-T2M

主要功能

紧凑型,内置放大器

多种外形尺寸满足不同安装要求(外形:K,T,L,V,Y型)

带防尘保护设计（发光器/收光器）

电源：5-24 VDC

动作指示灯 (红色 LED)

NPN/PNP集电极开路输出

高速响应频率:2kHz

使用控制端子/导线在Light ON和Dark ON模式之间切换

性能

微型光电传感器BS5系列，包含配线引出型及接插型两种接线方式，具有多种不同的外形（K,T,L,Y,V型），便于安装。传感器具有2kHz的高响应频率，Light On / Dark On操作模式切换以及发光器和收光器窗口采用防尘保护设计。

技术参数

检测类型  对射型(非调制光)

检测距离      5mm(固定)

防护等级         IP50

环境湿度    35~85%RH, 存储时: 35~85%RH

响应频率    2kHz

应差距离 0.05mm

检测物      不透明物体 min. Ø0.8×2mm

光源        红外LED(940nm)

控制输出 NPN集电极开路

连接线缆类型 接插型

环境光照度 日光灯: Max.1,000lx(收光面光照度)

环境温度 -20~55℃, 存储时: -25~85℃

响应时间  Light ON: Max.20㎲,

             Dark ON: Max.100㎲

电源电压 5-24VDC ±10%(纹波P-P : max. 10%)

消耗电流           Max.30mA

动作模式        Light ON/Dark ON(控制端子台设置)
