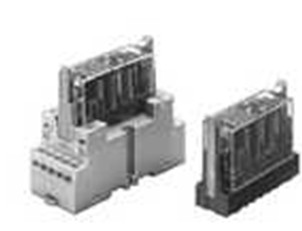

OMRON安全继电器电气参数G7SA-3A3B

特点

新增Push-In Plus端子台插座系列,与以往的螺钉端子相比,更节省配线工时(与以往的螺钉端子相比,可缩短配线工时约60%*)

带导向接点继电器(获得EN 50205/Class A VDE)

备份机械CE标记(机械指令)


构成互锁回路,可回避机械的危险状态

备有4极、6极产品

便于绘制PWB图形的端子配置

输入输出间加强绝缘,异极间也有一部分加强绝缘

技术参数

性能

绝缘电阻*4 1,000MΩ以上

感性负载开关性能*8      AC15 AC240V 2A

(IEC60947-5-1)           DC13 DC24V 1A

故障率 P水准(参考值 *9)   DC5V 1mA

使用环境温度 *10    DC12~48V规格:-40~+85℃(无结冰、无结露)

                     DC110V规格: -40~+60℃ (无结冰、无结露)

使用环境湿度    5~85%RH

耐电压 *5 *6 线圈和接点间 AC4,000V 50/60Hz 1min

                异极接点间 AC4,000V 50/60Hz 1min(以下组合除外)

                              4极:3-4极间

                              6极:3-5极间、4-6极间、5-6极间

                              AC2,500V 50/60Hz 1min

                同极接点间 AC1,500V 50/60Hz 1min

振动    10~55~10Hz 单振幅0.75mm(双振幅1.5mm)

冲击 耐久 1,000m/s2

        误动作 100m/s2

耐久性*7 机械 1,000万次以上(开关频率36,000次/h)

        电气 10万次以上(额定负载)

接触电阻 *1 100mΩ以下

动作时间 *2 20ms以下

响应时间 *3 10ms以下

复位时间 *2 20ms以下

动作电压        相对额定电压75%以下

复位电压          相对额定电压10%以上

较大开关       机械 36,000次/h

频率        额定负载   1,800次/h

注1. 上述值为初始值。

 2. 动作特性指的是线圈温度为23℃时的值。

*1. 测量条件:DC5V 1A 电压下降法。

*2. 测量条件:额定电压

  环境温度条件:23℃

  不含跳动时间。

*3. 响应时间是指,线圈电压为OFF后至a接点OFF的时间,含跳动时间。

  测量条件:额定电压

  环境温度条件:23℃

*4. 测量条件:用DC500V绝缘电阻计测量与耐电压项目中相同的部位。

*5. 3极为、31-32或33-34、4极为43-44、5极为53-54、6极为63-64。

*6. 插座(P7SA)使用时,线圈接点间/异极间为AC2,500V 50/60Hz 1min。

但是, Push-In Plus端子插座(P7SA-□F-ND-PU)使用时,线圈接点间/异极间为AC4,000V50/60Hz 1min。

*7. 耐久性的条件为环境温度15~35℃、环境湿度25~75%RH。因负载条件变动的耐久性能,请参见耐久性曲线数据。

*8. AC15为cosφ=0.3、DC13为L/R=48ms的感性负载。

*9. 此值为开关频率300次/min时的值。

*10.DC12~48V:70~85℃时、额定通电电流6A以0.1A/℃降。

  DC110V:40~60℃时、额定通电电流6A以0.27A/℃降。
