康茂胜多位型气缸性能描述32M2A040A050N2

康茂胜多位型气缸性能描述32M2A040A050N2

  • 所属分类:CAMOZZI(康茂盛)气缸
  • 浏览次数:
  • 发布日期:2019-07-09
  • 产品概述
  • 性能特点
  • 技术参数

康茂胜多位型气缸性能描述32M2A040A050N2

性能

» 紧凑型设计

» 多种缸径可供选择

» 符合 ISO 21287 标准


综合参数

结构形式      紧凑型

工作方式       双作用,磁传

材料        铝合金端盖及活塞,铝合金型材缸筒,AISI 303 不锈钢活塞杆,聚氨酯密封件

工作温度       0 ÷ 80°C(干燥空气为 - 20°C)

工作压力       1 ÷ 10 bar

介质         洁净空气,不需润滑。如使用了油雾润滑,应不间断地使用油雾润滑(建议使用 ISO VG32 润滑油)

工作速度         10 ÷ 1000 mm/s (空载)

安装方式       借助端盖上的通孔

               法兰,脚架,耳轴

多位型行程 *     缸径 25 = 5 ÷ 300 mm (X2)

                缸径 40 - 63 = 5 ÷ 400 mm (X2)

                缸径 100 = 5 ÷ 500 mm (X2)

串联型行程 *     缸径 25 = 5 ÷ 80 mm

               缸径 40 - 63 - 100 = 5 ÷ 100 mm

产品阐述

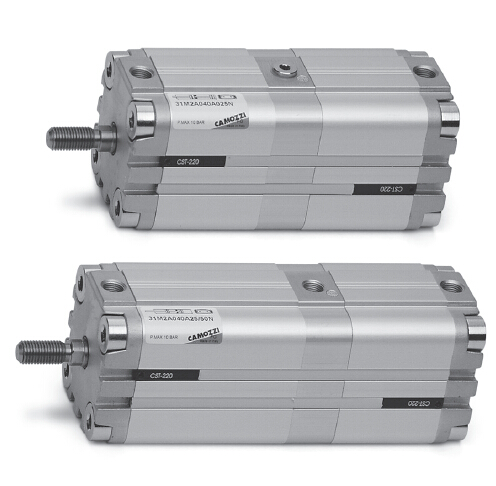

32 系列串联型和多位型气缸是 32 系列气缸的派品。

串联型气缸也称为倍力型气缸。它是两个或多个单杆双作用气缸串联在一起,且两个或多个活塞串联在活塞杆上,其输出推力(活塞杆伸出方向)为单个气缸的两倍或多倍,从而达到使用小缸径气缸而获得较大输出推力的效果,但需要注意的是:其拉力(活塞杆返回方向)仅相当于同缸径一个气缸的拉力值。

多位型气缸也是一种串联形式的气缸,

它是将 2 个或 3 个缸径相同而行程不同的气

缸串联组合,并且每个气缸都有单独的活塞

杆,这样就可以使组合成的气缸在运动时,

得到 2 个或 3 个工位。

注: 安装附件及磁性接近开关需单独订购
