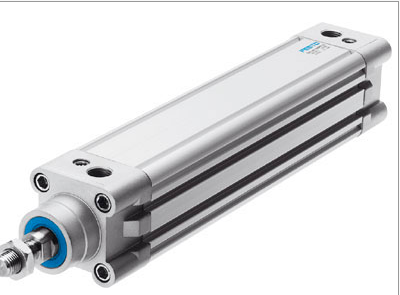

选用FESTO标准型气缸技术参考

选用FESTO标准型气缸技术参考

产品资料

特性 值

行程 2 ... 2,000 mm

活塞直径 32 mm

活塞杆螺纹 M10x1,25

缓冲 PPV: 两端带可调的气缓冲

装配位置 任意

符合标准 ISO 15552

活塞杆末端 阳螺纹

设计结构 活塞

带附件

气动连接 G1/8

材料备注 符合 RoHS

材料信息，盖 压铸铝

有镀层

材料信息，密封 TPE-U(PU)

材料信息，活塞杆 高合金钢

材料信息，缸筒 锻造铝合金

光滑处理

活塞杆

型材缸筒

位置检测 用于接近式传感器

派生型 单端活塞杆

工作压力 0.6 ... 12 bar

工作模式 双作用

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 2 – 中等腐蚀影响

环境温度 -20 ... 80 °C

海事分类 看证书

在终端位置的冲击能量 0.1 J

缓冲长度 20 mm

6 bar时的理论作用力，回复行程 415 N

6 bar时的理论作用力，进程 483 N

0 mm行程时的移动质量 162 g

每10 mm 行程所增加的重量 30 g

0 mm行程时的基本重量 517 g

每 10 mm 行程的附加质量系数 9 g

安装类型 具有内（阴）螺纹
