产品技术特性

流量保险阀用来使液压驱动器在液压管路破裂的情况下保持位置。此阀可以让油液流出或流入驱动器，

但是如果流出驱动器的流量出此阀的设定值，此阀会迅速关闭。注意：因为此阀响应迅速，

此阀对出设定值的任何瞬态流量都很敏感客户必须设定流量等级。设定流量精度为用户要求的±10%。

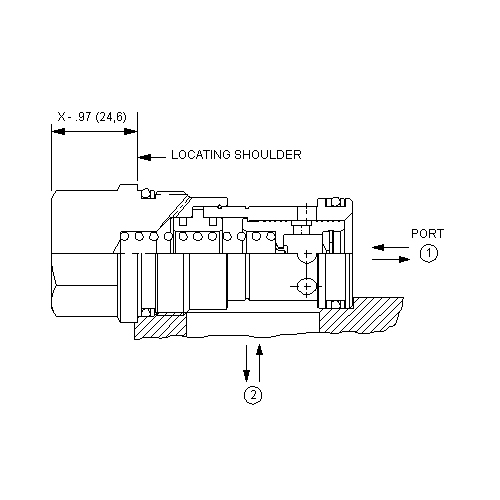

当1口流向2口的流量大于阀的设定值时，阀将会关闭。自会有当1,2口的压力相等时，阀才可以再次重置。

插孔T-16A

系列3

通流能力95 L/min.

较大操作压力350 bar

110 SUS (24 cSt)下的较大泄漏65 cc/min.@70 bar

阀头部安装六角尺寸31,8 mm

阀安装扭矩203 - 217 Nm

型号重量0.46 kg.

流量设定必须比系统较大流量还要大25%。用户必须在订货时提供设定流量值。

这种滑阀式结构使得泄漏存在。所以执行器的微动将可能存在。

Sun浮动式的结构可以较大限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象。

插孔的特点

下面内容（对应图4）详细说明了Sun插装阀插孔的特点，以及它们如何配合Sun独特的活动式设计插装阀一起工作。

 O型圈导角：在插装阀被拧入插孔时，处于

密封区上部的斜锥面会逐渐将O型圈挤压进

插孔。O型圈导角务必保持光滑、无划痕、

缺口。

 O型圈密封区：O型圈定位在此部分并受挤

压以形成密封，防止油液从一个油口泄漏

到其他油口。此部分务必光滑、无划痕、

缺口。表面光洁度至少63Ra。

 定位肩：插装阀被拧入阀体后紧顶到此轴

肩上。此轴肩了插装阀和插孔的中心

线、直径的同轴度。此部分必须加工

良好，无划痕和缺口。

 油口：油口是插孔内插装阀的压力/流量的

进出口。每个插孔都有规定好的油口区

域。在这些部分钻孔不能过插孔图纸上

所规定的较大油口区域。否则将钻到O型圈

导 角，密 封 区，定 位 肩，甚 至 会 破 坏 螺

纹。插孔开口处必须去除毛刺、锐边。

 一螺纹线: 所有Sun插装阀插孔上的一

道螺纹线都很重要，因为需要它支撑备用

圈（用来支撑和保护圆截面O型圈的方形截

面O型圈），尽管螺纹起始线会比较锋利，

但还是要保留一圈完整的螺纹线。螺纹线

应无横断和缺失。
