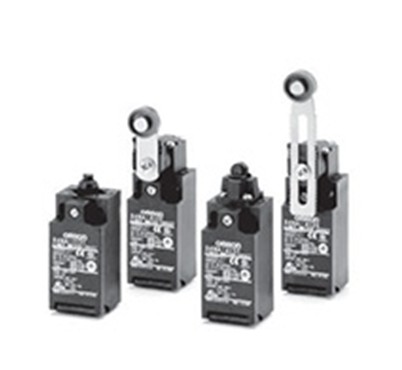

欧姆龙安全限位开关结构分类D4N-1132

欧姆龙安全限位开关结构分类D4N-1132

性能

产品包含带有1NC/1NO、2NC、2NC/1NO和3NC接点形式 的型号。 （还可以提供MBB接点慢动型。）

另外可提供M12连接型，更加节省劳动力，更换更方便。

标准的镀金接点了接触的高性。 可用于标准负载及微小负载。

符合EN115-1、EN81-20及EN81-50的安全接点要求（仅限慢动型）。

标准：UL、EN(TÜV)及CCC

技术参数

寿命     一般型

动作方式    快动

负载         一般负载/微小负载共用

导管     Pg13.5

            : 导管数 1

环境温度范围 使用時: -30～70℃

环境湿度范围 95%以下

传动器     滚珠柱塞型 φ9.5×5

            树脂滚珠

额定频率 50/60 Hz

接点构成 1NC/1NO

动作所必需的力（OF） 标准值 较大 6.5N

过行程（OT） 标准值 小 4mm

动作位置（OP） 标准值 28.6±0.8mm

总行程（TT） 参考值 6mm

复位力（RF） 标准值 小 1.5N

预行程（PT） 标准值 较大 2mm

应差行程（MD） 标准值 较大 1mm

容许操作频率 电气式: 30次/分以下

                 机械式: 30次/分以下

接触电阻 (初始值) 25mΩ以下

耐振动       误动作: 10～55Hz 单振幅 0.75mm

耐冲击       耐久: 1000m/s**2

              误动作: 300m/s**2

污染度     3 (EN60947-5-1)

防护等级 IP67

防止触电保护等级    Class II (二重绝缘)

绝缘电阻         100MΩ以上

冲击耐电压 同极端子间: 2.5kV

                异极端子间: 4kV

                 各端子与非充电金属部间: 6kV

耐久性        电气式: 30万次以上 (AC250V 10A)

               电气: 50万次以上 (AC250V 3A)

              机械式: 1500万次以上
