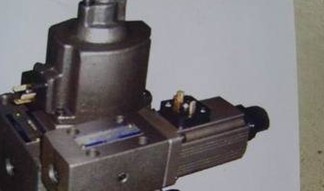

油研比例换向阀详细说明，EFBG-03-125-C-60T

油研比例换向阀详细说明，EFBG-03-125-C-60T

大流量是不会导致阀门操作（切换）异常的极限流量。

尽管 大流量取决于阀芯类型，操作条件等，但它与标准DSG-01/03相同。

有关详细信息，请参阅适用的标准型号表。

在5至20 V DC范围内使用时，请咨询CKD。

即使电压上升，电流也不会增加。

没有必要

与传统类型相比，开关信号电流小至1/100或更小

由于某种原因，电磁阀出现开关故障，即使电流过大，电线的占用面积也会减少到1/3，而不会影响输出侧

无需开关继电器用于16点输出单元

常规形式.....................多达三个电子继电器具有内置......多达16个

在发生故障的情况下，仅更换电磁开关阀就足够了。

液压电磁阀需要大容量（2A左右）。

由于公共电容有限，因此无法使用所有输出点。

因此，它变得昂贵并且空间增加。

对于两种SOL类型，每个电磁开关阀的数量必须至少为3，如果使用的阀门数量增加，

这将增加布线和工时。它还增加了接线错误的风险。

接线错误的影响很大接线错误和短路会立即导致昂贵的定序器和输出单元的损坏。

使用小容量标准输出单元可以降成本。

它可与液压电磁阀以外的灯和空气电磁阀共用，从而节省空间。

因为与电源线相比，细线很细，所以在狭窄的地方布线很容易。

由于它配备了仅允许恒定电流流动的保护电路，因此接线错误不会对定序器等产生不利影响。

只有两条电源线，即使使用的电磁阀数量增加，也只需要“交叉”，因此可以大幅减少工时。

开关信号电流：10 mA恒定（电压20至65 V DC）

使用比传统电线更薄的电线进行接线可以直接从音序器切换OK！

可以实现定时器的小型化和成本降可以增加同时切换点

不受定序器输出单元中浪涌电压的影响

有关使用中性和单侧位置的阀门的更多信息，请参见300和315页。

也可用于磷酸酯类液压油。但是，在磷酸酯类的情况下，密封是特殊的（氟化橡胶）。

请在Dell号码的开头“F-”。

不需要为信号线使用屏蔽。

在外部信号的情况下，该阀门具有信号端子和电源端子隔离。电磁阀关闭时产生浪涌电压

不影响连接到信号线的控制设备（内部信号产生浪涌电压，因此浪涌

设置）。

“即使来自外部的性气体进入容器并且内部发生点火，也不会对外界产生不利影响

为了不产生相同的效果，对容器的结构进行了特殊的设计，并且点火源基本上是

放手吧“是防爆结构的概念。

根据这一概念，Yuken的防爆电磁开关阀有一个电磁阀，接线端子等。

它安装在一个完全封闭且耐压的容器中。

如果容器内发生性气体，则容器承受该压力

没有点燃部门性气体的危险。

它可以用在一种地方和两种地方。

大流量是不会导致阀门操作（切换）异常的极限流量。

大流量取决于阀芯类型，操作条件等。有关详细信息，请与我们联系。

防爆电磁操作切换阀经过改造，旨在提高接线性。

DSG-01：50个设计→70个设计

DSG-03：50种设计→51种设计

对于导管螺钉连接类型，密封接头添加到电缆入口。这也会更改通行证号码。

DSG-01的目标是高压和高流速。

用于操作半导体开关的信号的电源取自螺线管电源。

当信号线短路到电源的（ - ）侧时，信号线中流过大约10 mA的电流。电磁阀

即使id电源电压上升，也不会增加约10mA。

用于操作半导体开关的信号的电源不同于螺线管电源。

从源头上获取。

信号和电源端子完全隔离。

正确连接到插座。电源端子确定为+和 - 。另外，请为直流电源使用平滑的电源。

信号线ON / OFF和电磁阀ON / OFF之间没有时间延迟。

尽管密封配件的尺寸发生变化，但安装兼容性。

螺纹导管连接型号在电缆入口处设有密封配件。

由于1/8防爆（隔爆）电磁换向阀的设计编号将改为70，

我们还宣布电磁控制的先导式方向阀（DSHG-06和-10），使用1/8

防爆（隔爆）电磁操作方向阀作为先导阀，也将进行改造。

用于防爆工作的电气材料，用于密封盒子和导管之间的间隙并切断空气。

大。流量根据阀芯类型，操作条件等而变化;有关详情，请联系我们。

DSHG-06和-10的规格保持不变。

虽然螺纹导管连接型号的密封配件存在尺寸变化，但

保持安装的可互换性。

工业安全技术研究所（TIIS）颁发的证书编号如下。

有关安装图纸，请参阅下表。

计划在旧模型库存耗尽后发布。 （适用于2015年7月的订单。时间表可以

如果库存早先用完，请加入。）

这些阀门是闭环，高响应型比例电液方向和

带OBE的流量控制阀（车载电子设备）。两种直接型号 大

额定流量可达80 L / min（@ΔP= 1 MPa）。 OBE的加入

广受欢迎的ELDFG系列阀门，简化了接线，操作简单，用户友好。基于新开发的紧凑型组合的闭环控制，

的螺线管和用于阀芯位置检测的LVDT，阀门提供高响应，

与简单伺服阀相当的和高性。零搭接阀芯型（阀芯型3C2L）适

用于位置或压力控制。我们很高兴地宣布EH系列直接操作比例的发布

电液定向和流量控制阀。

“在正常情况下，没有电火花或高温部件可能成为点火源。

特别是，增加安全程度以防止电气设备发生故障 - 无火灾

花电器件的安全性增强是安全增强防爆结构的概念。

根据这一概念，Yuken的安全防爆电磁开关阀具有升温，绝缘和锁定机制。

制造业的安全水平已经提高。

但是，如果发生内部故障，则无法防爆，

决定是否申请，考虑周围环境和维护管理。

作为一项规则，避免在一种地方使用，请在两种地方使用。

大流量是不会导致阀门操作（切换）异常的极限流量。

大流量取决于阀芯类型，操作条件等。有关详细信息，请与我们联系。

本质安全装置是这样的装置，其中在正常操作期间以及在诸如短路或断开

之类的紧急情况下产生的火花不会成为性气体的点火源。更

有关详情，请另行咨询。

使用领域油轮，煤矿，化学和造纸厂，火力发电厂等

我们很高兴地宣布1/8防爆（隔爆）电磁阀

操作的方向阀，自发布以来受到高度赞赏

改造后，他们的设计编号将从50改为70。

使用DSG-01系列电磁阀操作定向共用公共部件

设计编号为70的阀门，高度

压力，高流量和压降特性，1/8

防爆（隔爆）电磁操作方向阀现在有高压，

高流量和压降特性，与设计编号为70的DSG-01系列阀门相当。
