配SICK增量型编码器的资料​

产品属性

  • 所属分类:SICK(施克)传感器
  • 产品编号:1565078590
  • 浏览次数:3
  • 发布日期:2019-08-06
  • 产品概述

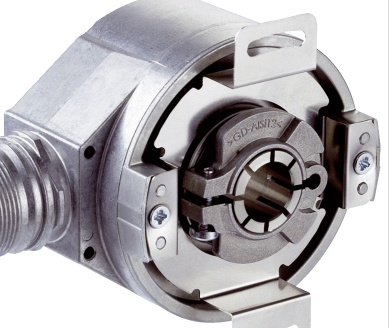

  1. SICK增量型编码器的资料
  2. 小余.jpg

  • 每转的脉冲65,536
    测量步距90° 每圈的电/脉冲
    测量脉冲宽度偏差,“二进制”脉冲数± 0.0015°
    误差限值± 0.03°
    初始化时间40 ms
  • 电气参数
    电气接口4.5 V ... 5.5 V, TTL/RS422
    连接类型插头, M23, 12 针, 径向
    工作电流40 mA
    功耗≤ 0.5 W (无负荷)
    负载电流≤ 30 mA
    输出频率≤ 820 kHz
    参考信号,数量1
    参考信号,位置90°, 电气,与 A 和 B 进行逻辑连接
    输出端短路保护✔ 1)
    MTTFd:危险故障间隔时间300 年 (EN ISO 13849-1) 2)
    • 1) 与另一个通道、US 或 GND 短路,最大允许时间 30 s.

    • 2) 本产品是标准产品,而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.

  • 机械参数
    机械规格通孔空心轴
    轴直径15 mm
    重量0.2 kg
    材料、轴金属
    材料,法兰
    材料、外壳压铸铝
    启动转矩0.8 Ncm (+20 °C)
    工作转矩0.6 Ncm (+20 °C)
    允许静态/动态轴向轴位移± 0.5 mm / ± 0.01 mm
    允许静态/动态径向轴位移± 0.3 mm / ± 0.05 mm
    工作转速≤ 9,000 min⁻¹ 1)
    转动惯量40 gcm²
    轴承使用寿命3.6 x 10^10 转
    角加速度≤ 500,000 rad/s²
    • 1) 当在规定工作温度范围内运行时,转速为 1000 转/分时的自发热为 3.3 K.

  • 环境参数
    电磁兼容性根据 EN 61000-6-2 和 EN 61000-6-3
    外壳防护等级

    IP65, 外壳侧,插头连接 (根据 IEC 60529 标准) 1)

    IP65, 轴侧 (根据 IEC 60529 标准)

    允许相对湿度90 % (光学扫描元件不允许冷凝)
    运行温度范围

    –40 °C ... +100 °C 2)

    –30 °C ... +100 °C 3)

    储存温度范围–40 °C ... +100 °C, 无包装
    抗冲击能力100 g, 6 ms (根据 EN 60068-2-27)
    抗振能力30 g, 10 Hz ... 2,000 Hz (根据 EN 60068-2-6)
