正式报价单：西克/施克增量型编码器

正式报价单：西克/施克增量型编码器

  • 所属分类：SICK(施克）传感器
  • 浏览次数：次
  • 发布日期：2019-08-06
我要询价
  • 产品概述
  • 性能特点
  • 技术参数

正式报价单：西克/施克增量型编码器


完整资料

显示全部
隐藏全部
  • 性能
    测量步距90°, 电/每圈脉冲数
    测量步距偏差± 18° /每转的脉冲
    误差限值测量脉冲宽度偏差 x 3
    接触率≤ 0.5 ± 5%
    初始化时间< 5 ms 1)

    • 1) 此后可读取有效位置.

  • 接口
    通讯接口增量式
    通信接口详情TTL / HTL / 指拨开关，可选输出端 1)

    • 1) 输出选择对于指拨开关配置 E、F 和 G 不可用。输出电压值取决于工作电压.

  • 电气参数
    连接类型插头, M12, 4 针, 通用 1)
    指拨开关参数每转的脉冲✔输出电压✔旋转方向✔
    工作电流≤ 120 mA (无负荷)
    功耗≤ 1.25 W (无负荷)
    负载电流≤ 30 mA, 每个通道
    输出频率≤ 60 kHz
    参考信号，数量1
    参考信号，位置180°, 电气，通道 A 进行逻辑连接
    极性反接保护✔
    输出端短路保护✔
    MTTFd：危险故障间隔时间275 年 (EN ISO 13849-1) 2)

    • 1) 通用接口可旋转，因此允许径向和轴向设置插塞接头的位置.

    • 2) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.

  • 机械参数

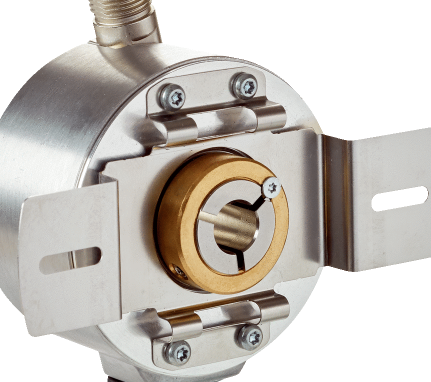

    机械规格插入式空心轴，夹紧装置前置
    轴直径5/8″
    法兰类型 / 定子联轴器2 点定子联轴器，槽，孔径 63 mm - 83 mm
    重量0.25 kg 1)
    材料、轴不锈钢
    材料，法兰铝
    材料、外壳铝
    材料，电缆PVC
    启动转矩0.5 Ncm (+20 °C)
    工作转矩0.4 Ncm (+20 °C)
    允许静态/动态轴向轴位移± 0.5 mm / ± 0.2 mm
    允许静态/动态径向轴位移± 0.3 mm / ± 0.1 mm
    工作转速1,500 min⁻¹
    转动惯量50 gcm²
    轴承使用寿命3.6 x 10^9 圈
    角加速度≤ 500,000 rad/s², ≤ 200,000 rad/s²

    • 1) 适用于带插头连接的编码器.

  • 环境参数
    电磁兼容性根据 EN 61000-6-2 和 EN 61000-6-3
    外壳防护等级IP65 1)
    允许相对湿度90 % (光学扫描元件不允许冷凝)
    运行温度范围–30 °C ... +70 °C
    储存温度范围–40 °C ... +75 °C
    抗冲击能力100 g (EN 60068-2-27)
    抗振能力30 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)

    • 1) 如果已安装对接连接器并且指拨开关开口被编码器外壳阻挡.

  • 分类
显示全部
隐藏全部

技术图纸

DUS60E-TJKF0AAA
尺寸图 插入式空心轴，夹紧装置前置
DUS60E-TJKF0AAA
引脚分配 编码器上的 M12 设备插头视图












正式报价单：西克/施克增量型编码器
