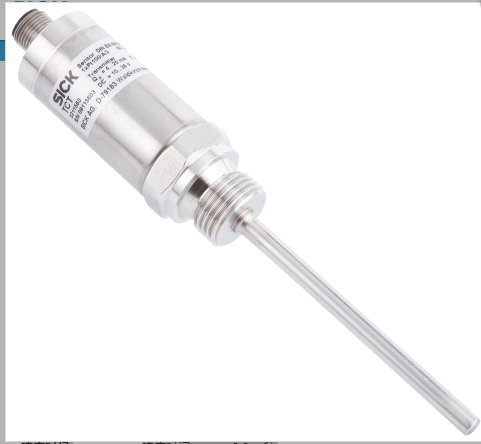

施克SICK温度传感器性能及使用环境

施克SICK温度传感器性能及使用环境

产品特点

测量范围 –50 °C +150 °C

传感器元件 Pt100

输出信号 Pt100， 4 线制

性能

传感器元件精度 符合 IEC 60751 标准，级别 A

测量变送器精度 ≤ ± 1.0% 量程

测量变送器线性度 ≤ 0.1% 量程

响应时间

响应时间 t50: ≤ 2.8 s 1)

t90 ≤ 9,1 s 1)

1) 与传感器配置有关，符合 IEC 60751 标准。.

机械/电子参数

过程接口 螺纹 G ½ B

探针的长度/直径 25 mm / 3 mm

接液部件 不锈钢 1.4571

抗压性 较大为 120 bar

外壳材料 不锈钢 1.4571

电气连接 圆形插头连接器 M12 x 1，4 针，IP67 外壳防护等级 1)

测量电流 0.3 mA ... 1 mA

电气安全性 外壳防护等级：III；绝缘电压：500 V

外壳防护等级：III ✔

RoHS ✔

重量 约 145 g（视具体型号而定）

初始化时间 < 10 ms

1) IP 外壳防护等级符合 IEC 60529 标准。外壳防护等级仅在配备相同外壳防护等级的母头状态时适用。.

环境参数

环境温度 –40 °C ... +125 °C

存储和运输温度 –40 °C ... +85 °C

抗冲击性能符合 IEC 60751 标准 500 g

抗振动性能符合 IEC 60751 标准 3 g

产品尺寸图

技术图纸

尺寸图：外壳，无工艺连接件

尺寸图：圆柱螺纹

连接类型 圆形插头 M12 x 1，输出信号 Pt100

类型: TCT-1PAGE0253MZ

• 测量范围: –50 °C +150 °C

• 传感器元件精度: 符合 IEC 60751 标准，级别 A, 响应时间 t50: ≤ 2.8 s, t90 ≤ 9,1 s

• 过程接口: 螺纹 G ½ B

• 探针的长度/直径: 25 mm / 3 mm

• 输出信号: Pt100， 4 线制
