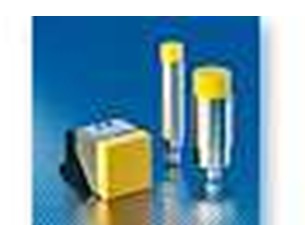

IFM安全传感器电气参数GM705S

IFM安全传感器电气参数GM705S

性能

用于确保机器安全

获得以下标准的：EN 60947-5-3、IEC 61508 和 ISO 13849

电子自动防故障传感器无需特别执行器

连接安全 PLC 和安全评估单元

技术参数

产品特征

电气设计    PNP

输出功能 2 x OSSD (A1和A2)

外壳       矩形的

尺寸 [mm] 40 x 40 x 66

应用

运行方式       持续运行(无需维修保养)

监控范围

有效感应区 [mm]         4...20

安全的断开距离 s(ar) [mm] 45

反应时间

根据安全要求的反应时间 [ms] 50

接近有效感应区的反应时间 [ms] 200

危险时间(故障反应时间) [ms] 100

电气数据

工作电压 [V] 19.2...30 DC

额定绝缘电压 [V]  30

电流损耗 [mA]   < 30

防护等级          III

反相保护           有

开机延迟时间较大值 [ms] 5000

工作条件

使用地点          等级C符合EN 60654-1标准, 应用不受天气影响

空气压力 [kPa]    80...106

海拔高度较大值 [m] 2000

电离辐射         不允许

盐雾           否

外壳防护等级 IP 65; IP 67

环境温度 [°C]    -25...60

注意环境温度 使用寿命 ≤ 87600 h

环境温度 [°C]   10...40

注意环境温度   使用寿命 ≤ 175200 h

温度变化率 [K/min]   0.5

允许较大的相对空气湿度 [%] 暂时: 5...95 %; 持久: 5...70 %

输出

电气设计         PNP

输出功能                2 x OSSD (A1和A2)

开关量输出DC电压降较大值 [V] 2.5; (100 mA)

输出数据                接口类型C等级0

输出电压24 V 兼容EN 61131-2 输入类型1, 2, 3

短路保护             有

电容负载较大值 CL_max [nF]   20
