技术资料

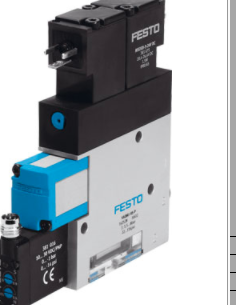

真空发生器

VADMI-300-N

产品代号: 162535

特性 值

货运日期 查看

额定尺寸, 拉瓦尔喷管 3 mm

宽度尺寸 22 mm

设计, 消声器 关闭的

装配位置 任意

排放器特性 高度真空

过滤等级 <= 40 µm

手控装置 推

集成功能 气脉冲喷射器控制阀，电控

流量控制阀

电控开关阀

过滤器

单向阀

真空开关

测定变量 相对压力

测量原则 压电阻

切换元件功能 常开触点

开关功能 阈值比较器

阀功能 关闭的

极性容错保护 对于所有的电接口

显示类型 LED

临界值的范围 -0.9 ... 0 bar

滞后的调节范围 [bar] -0.5 ... -0.05 bar

设定选项 电位计

工作状态显示 可选

工作压力 2 ... 8 bar

较大真空度 85 %

额定工作气压 6 bar

过载范围 5 bar

标称工作压力下供气时间 0.2 s

工作电压范围 DC 21.6 ... 26.4 V

持续通电率 100 %

开关输出 NPN

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 不可使用经过润滑的压缩空气

CE 符号 (参见符合的标准) 根据 EU-EMV 指导原则

耐腐蚀等级 CRC 2 – 中等腐蚀影响

介质温度 0 ... 60 °C

防护等级 IP65

环境温度 0 ... 50 °C

RCM Mark

c UL us - Recognized (OL)

产品重量 380 g

压力测量范围 0 ... 1 bar

电连接 插头

M8x1

4针

安装类型 可选

带通孔

具有内（阴）螺纹

气动连接, 气口 1 G1/4

气动连接, 气口 3 集成消声器

真空接口 G3/8

材料备注 不含有黄铜和PTFE

符合 RoHS

材料信息，密封 NBR

材料信息，接收器喷嘴 镀镍黄铜

材料信息，过滤器 PA

材料信息，过滤器外壳 PC

材料信息，壳体 锻造铝合金

材料信息，消声器 PE

POM

材料信息， 活塞 POM

材料信息，发射器喷嘴 镀镍黄铜

型号表

vadmi-45

vadmi-45-ls-n

vadmi-45-ls-p

vadmi-45-n

vadmi-45-p

vadmi-70

vadmi-70-ls-n

vadmi-70-ls-p

vadmi-70-n

vadmi-70-p

vadmi-95

vadmi-95-ls-n

vadmi-95-ls-p

vadmi-95-n

vadmi-95-p

vadmi-140

vadmi-140-ls-n

vadmi-140-ls-p

vadmi-140-n

vadmi-140-p
