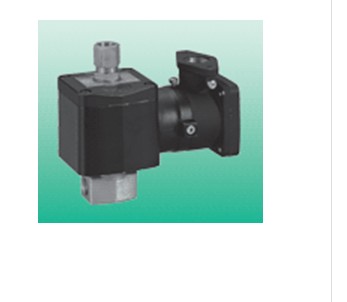

应用范围直动式3通电磁阀CKD，喜开理使用方法

应用范围直动式3通电磁阀CKD，喜开理使用方法

由于 ABSODEX 内置有在接通电源时可识别当前位置的绝 对分

度器，因此不再需要执行非常麻烦的原点搜索动作。另外，从

紧急停止状态重新启动时，可从当前位置直接启动。

无需润滑油的更换、废弃处理

无需麻烦的润滑油更换、废弃处理。不存在因漏油导致的环境污染。

装置结构紧凑，可节省空间

无需原点检测传感器、减速器等。规格变更简便，便于更新改造利用

可通过对话终端、电脑等变更规格，使得过去机械式分度装

置难以实现的更新改造再利用成为可能。通过计算机或对话终端来输入程序。

( 但是，在使用时请向本公司进行咨询，在了解了本公司产品的规格后，可以进行使用，但请制订万一发生故障时避免危险的安全对策。)

用于直接接触原子能、铁道、航空、船舶、车辆、医疗机械、饮料和食品等的机器和用途，娱乐机器、紧急安

全 ( 断开、开启等 ) 电路、压力机机械、制动电路、安全对策用等要求安全性的用途。

使用于对人身和财产影响较大、特别是有安全性要求的用途。

售通讯电缆。如果错误使用，可能会导致驱动器和电脑发生故障。

对话终端仅在调试时连接。通常运转时请从 CN1 上

断开电缆后再使用。

使用 USB- 串行转换电缆时，在电脑连接着 USB- 串

行转换电脑的状态下，请勿进入睡眠 ( 待机 ) 模式。

否则从睡眠模式恢复时，会产生通讯异常。

调试工具 (AX Tools) 的 新版本请到我司主页下载。

本产品所对应安全功能 (Safe Torque Off 功能 )

是通过外部安全设备触点的开闭来切断马达的动力。

使用安全功能端子（TB1) 时的时序图例如下所示。

请不要在电源接通的情况下进行连接器类的安装、拆卸。否则会发生误操作、故障、触电的危险。

重启机械 · 装置时，请在确认并注意是否进行使搭载物不会脱落的情况下再处理。

驱动器的配线，请按照 JIS B 9960-1:2008 机械类的安全-机械的电气装置－１部：一般要求事项，在主电

通过计算机或对话终端设置相应的参数。设置合适的增益。

从 PLC 选择想要执行的程序。从 PLC 输入起动讯号。

启动后驱动器输出定位完成讯号。

为了满足 CE 的要求，必须有以下部件或载电流 / 短路保护器等。另外，驱动器必须设置在配电

盘中。关于这些元件设备的选定、接线方法等详细情况，请参考操作说明书或技术资料 (ABSODEX AX

系列 TS•TH 型技术资料 )。备有对话终端“AX0180”。

备有启动调试支持工具“AX Tools”。(Windows 版 免费 )

ABSODEX 的程序编制、参数设定、动作指令等都从个人

电脑上进行。编制的程序可以保存。

必需 RS-232C 通讯电缆 (D-sub 9 针用 (2m) 型号：AX-RS232C-9P)。

注 ) 通讯电缆为 ABSODEX 专用电缆线，不能直接使用市

安全功能通常请在伺服 OFF 的状态下使用。

安全功能使用时，请对设备实施风险评估。

设计使用 ABSODEX 的装置时，有义务检查组成装置的机械机构和控制的电气设备确保运转系统的安全性，必要

时须设置安全装置。

为了安全地使用本公司产品，阅读产品的选择、使用、操作和维护管理规范是非常重要的。

标准配置 5 种凸轮曲线。可将移动、停止时的冲击控制在 小

程度。帮助您方便地选定 佳机种的软件。节能

仅在分度过程中消耗电能，输出轴停止状态下几乎不消耗电能。

为了确保装置安全，请务必遵守警告、注意事项。

并希望在确保装置的安全性之后，才进行安全的制作。

本产品是作为一般产业机械用装置和零件而设计和制造的。

因此，请具有丰富的知识和经验的人进行操作。请在产品的规格范围内使用。

本保修条款是规定基本事项的文件。当单个规格图或规格书中所记载的保修内容与本保修条款不同时，以规格图或

规格书中的内容优先。

将本公司产品用于客户的系统、机械、装置时，客户应自行负责确认其适用性。

有关装置设计的安全性，请务必遵守团体规格、法规等。

在确认安全之前，请绝 对不要对设备进行拆卸。

请在切断本产品的周边装置、所连接的机器的电源等确保系统的安全之后，再进行机械、装置的检查和维护。

即使在停止运转时也可能存在高温部和充电部，故请在检查和维护等时特别注意。

关于机器的检查和维护，请在断开装置的电源和相关设备的电源，排除系统内的压缩空气，确认无漏电之

后，再进行设备的检查和维护等。

请务必遵守各产品的使用说明书及注意事项，以防止发生事故。

请不要在电源 OFF 时使执行元件输出轴在 30rpm 以上旋转。

由于执行元件的发电作用，存在驱动器故障和触电危险。

在由于重力等的原因而加入了旋转力的状态下，如果进行伺服关闭 ( 包括紧急停止、警报 ) 及制动关闭，输出轴会因旋转力而旋转。

请务必在未增加旋转力的平衡状态下、或确认安全的状态下进行这些操作。

由于在增益调整阶段和试运转时，存在意外动作的情况，请注意不要用手碰触输出轴。另外，在看不见执

行元件的位置上进行操作时，请务必在操作前确认输出轴即使在旋转过程中也确保安全的。

由于使用不当等错误或者操作管理不善而引起的故障及损坏。故障原因是由于本产品以外的原因而引起的。

将产品用于其本身使用方式以外而引起的故障及损坏。

原因为购买后进行的与本公司无关的构造、性能、规格进行自行改造，以及本公司以外的修理而引起的故障及损坏。

将本产品与贵公司的机械、元件组合使用时，如果贵公司的机械、元件上设置业界通常的功能、构造等，就可以避免故障时。

根据购买时的实际应用技术无法预见的原因而引起的故障及损坏。

因火灾、地震、水灾、雷电、其他天灾、地变、公害、盐害、气体伤害、异常电压、其他外部原因而导致时。

另外，此处所指的保修仅限于所交货产品本身，因交货产品的故障而引起的的损坏和损失不在保修范围 ( 条件：常温、正常相对湿度、额定电压、额定气压 )

对退还到本公司或本公司的公司、的产品进行修理。退还所需的工程及费用不在补偿范围之内。

已修理的产品，本公司按日本国内的包装规格发货到日本国内的场所。

带制动器型的制动器不能在所有情况下锁紧输出轴。

输出轴会在不平衡负载作用下发生旋转的场合，如需进行保养维护，或长时间机械停止等，单靠制动器无

法确保安全，请务必控制负载平衡或采用机械式锁定。

紧急停止时，装有负荷的旋转体有可能需要数秒时间才能停止。

为了防止触电，请务必遵守注意事项。

驱动器前面的电源端子、马达电缆连接端子为高电压。请务必在安装了附属的端子台护板之后再使用在接通电源后请勿触摸。

刚关闭电源后，在内部电容器中蓄积的电荷完全放电之前尚存在高电压，要等 5 分钟以上才能摸触。

进行维护检查和变更驱动器内的开关等需要拆下侧面护板后进行作业时，因有高压触电的危险，请务必切

断电源并放电 5 分钟以上再进行作业。

本产品在原有规格之外不能使用。另外，绝 对不能对本产品进行改造和再加工。

同时，本产品的适用范围是作为一般产业用装置和零组件使用，所以，不适用于室外使用及在下列条件下和环境中使用。

源、控制电源 ( 端子台编号 L1,L2,L3,L1C,L2C) 及 I/O 用电源 ( 连接器编号 CN3-DC24V) 设置过电流保护元

件 ( 配线用断路器或电路保护器等 )。( 摘自 JIS B 9960-1 7.2.1 一般事项 )

机械 ( 电子装置 ) 内的电路电流，可能过构成品的额定值或导体的允许电流容量中较小的一方时，必须备有

过电流保护。有关应选定的额定值或设定值，在 7.2.10 中加以规定。

本产品的保修期为在贵公司的场所交货后 1 年。( 每日的运转时间为 8 小时以内。或者 1 年以内没有达到其耐

久性所规定的期限 )耐久性 (ABSODEX)

带空压制动的 ABSODEX 的制动器、活塞密封件、阀门为 1000 万次在上述保修期间内因本公司的责任而发生故障时，会免费、迅速地修理本产品

但是，属于下列项目的情况，则不在保修对象范围之内。在样本或者规格书记载以外的条件、环境中安装及使用而引起的故障及损坏。
