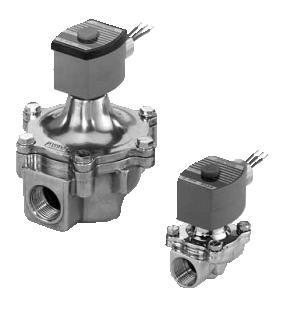

电压范围为100-240和24-120的线圈有三根引线，24英寸长（2红色为

电源输入，并在必要时接地一根绿色引线）。这两个版本非极性敏感。

电压范围为12-24 / DC的线圈有3根引线，一根红色，一根黑色和一根绿色。这个

线圈极性敏感。红色引线是正面，黑色是负面，绿色是地线。该电磁阀也具有极性保护功能。

浪涌电流：使用的电源，接线和输出设备需要具有浪涌额定值

等于或大于下表中规定的浪涌电流值（适合于电压范围）。

新一代线圈适用于使用不过下表中所示的下降电流的监控电流的系统。

新一代电磁线圈采用杜邦™Zenite®液晶完全封装

聚合物树脂（LCP）。 Zenite（LCP）是一种热塑性聚酯树脂，与其他热塑性塑料相比具有多种YS。包括对各种各样的优异的耐受性

有机溶剂和汽车流体*，抗冲击性，以及在连续使用温度下长期保留的性能。

* Zenite LCP的耐化学性可能不是

适合所有应用。 Zenite LCP不适用于腐蚀性溶液。请咨询ASCO适当的产品解决方案。

所使用的电源，布线和输出设备需要具有等于或大于保持的连续电流额定值

下表中规定的电流值（适用于电压范围）。

泄漏电流被定义为当设备处于其关闭或去激活状态时从输出设备提供的电流。

通用/防水 - 适用于室外和室外使用，并提供NEMA 1至4X类别的防护等级。

危险场所/防水的I类，2区类型1至4X类型，并且已通过UL和CSA，适用于I类，分部2，A，B，C组，

和D和II类，2区，F组和G.操作温度代码T4A（120˚C）。

高环境温度为140˚F（60˚C）。此限制基于持续激励，每个目录页面上显示 大流体温度。

反转极性不会损坏线圈，但在施加正确的极性之前线圈将不起作用。

注意：100-240电压范围也适用于围绕a125 / DC标称电压范围设计的电池充电电路。

NextGeneration线圈中使用的技术包括电子电路

可能会限制与某些控制系统组件的兼容性。以下问题需要

在输出卡或设备以操作下一代线圈时要考虑。一个

初始浪涌电流尖峰由NextGeneration线圈引出。这个浪涌尖峰是72毫秒

持续时间，这是到达plugnut的充足时间。电气要求下降到持有价值。

提供手动操作器以在没有电动致动时手动操作阀

提供。手动操作器有两种基本类型，即瞬时和维护。为了确定哪种类型的手动操作员可用

有关您的阀门，请参见相关阀门目录页面上的Optional FeaturesChart。一旦它

确定主阀可以容纳手动操作员，下面的图表将告诉您手动操作员的类型。该图还参考了相关的剖视图。

大引脚7的电流为500 mA（NPN / PNP输出）。引脚7受到短路和过载保护。

为避免静电释放的风险，请遵守标准中包含的处理注意事项和建议

EN 100015-1。设备通电时请勿连接或断开设备。

警告！当阀门可能使用阀门上的编程接口时，可能会出现危险的操作条件

不再对模拟设定点作出反应。在阀门投入运行时以及在对阀门设置进行任何修改之前，提供防止设备不受控制的运动的保护。

我们在此声明，本安装手册中描述的产品版本旨在与其他产品合并或组装

机器，并且必须在符合理事会指令89/392 / EEC附件IIB的规定声明其所在的机器之前不得投入使用。

处理，组装和投入使用以及所有设置和调整必须由合格的人员完成。

本产品符合EMC Directive 89/336 / EEC及其修订的基本要求。它是CE的。一个

可根据要求提供单独的符合性声明。

如果继电器（感性负载）连接到压力开关输出，则必须使用续流二极管或压敏电阻。不要焊接连接器上未使用的引脚。

如果压力供应中断，请关闭电源（+ 24V）或开关

设定点为零，以避免线圈过热。

必须在主体上的PE端子（ØM4）上进行个人防护接地（参见对面图）。

使用屏蔽电缆进行EMC保护。将屏蔽层连接到地并连接到连接器主体。

压力设定值零点可通过DaS软件更改。在“设定值设置”部分切换到“自定义”。

零范围是 大值。 -50 ... + 100％。

高于 大出口压力（PMR）的出口压力不受阀门控制，即 大出口压力。出口压力仅限于PMR。

为避免损坏传感器，供应压力必须始终小于 大入口压力（MAP）（见表）。

 SentronicPLUS系列可精 确控制压力，流量，力，速度和位移或角度位置。它补充了theSentronicD系列。

SentronicPLUS提供14种标准压力范围，从100 mbar到50 bar。四种标称尺寸

提供涵盖广泛的流量范围。具有不同身体和密封材料的版本可用于许多领域，

例如食品行业，医疗技术等.Cascaded控制允许使用DaS软件（DataAcquisition软件）设置复杂的控制回路。

数字控制在SentronicPLUS阀门的安装和启动过程中提供了许多YS，并扩展了适应各种应用的可能性。

所有压力和排气口的尺寸相同，这样可以在压力增加或减少时缩短响应时间。

闭环数字压力控制：内部压力传感器测量出口压力。出口压力实时调整。

可以使用DaS软件（来自DaS版本5.00）更改控制参数：DaS软件（数据采集软件）确保阀门使用的参数的可变性。

这种灵活性使阀门能够适应各种应用，并且可以优化其响应时间，过冲和精度。

从完全关闭到完全打开或反之亦然的响应时间取决于阀门尺寸，操作

模式，流体，温度，入口压力和压力下降。 Next的响应时间

发电定义为：小型直动阀 -  10至60毫秒大直动阀 -  25至90毫秒

小振膜类型 -  20至100毫秒大振膜类型 -  80至150毫秒

小活塞类型 -  80至150毫秒大活塞类型 -  105至200毫秒

对液体的操作对小直动阀的影响相对较小，但是响应

大型直动式和内部先导阀的次数可延长50％至100％。

本产品包含对静电放电敏感的电子元件。由a产生的静电放电

与电气元件接触的人或物体可能会损坏或毁坏产品。

可根据要求提供与欧盟指令89/392 / EEC附件II B相关的单独的公司声明。请提供

订购相关产品的代码和序列号。

在任何情况下，ASCO NUMATICS均不对技术或编辑错误或遗漏承担责任。也不承担任何意外责任

或因提供或使用此处包含的信息而引起的或与之相关的后果性损害。

本手册包含版权保护的信息。本文档的任何部分均不得进行照片处理

或者在没有ASCO NUMATICS的先前书面许可的情况下以任何形式或方式进行复制。

带有集成数字控制回路的SentronicPLUS将气动技术中的 新产品与智能电子技术相结合。

如果电源电压于18 V或高于30 V，则线圈电流关闭，阀门完全耗尽。

如果线圈电流过一定值，则取决于机械，输出过20秒

电流限制在 大值70％以防止阀门过热。

阀门必须仅提供24V DC±10％和 大值。纹波为10％（无二极管桥供电）。过电压寿命或过这些公差的纹波率会损坏电子设备。

大数字输出电流为200 mA / 4.8W（PNP输出）。输出具有短路和过载保护。

如果继电器（感性负载）连接到压力开关输出，则必须使用续流二极管或压敏电阻。

必须使用屏蔽电缆来防止干扰和EMC。

阀体必须通过接地端子PE（dia.M4）接地

线圈只能提供24 V DC±10％和 大值。纹波率为10％（无供电通过

二极管桥）。过电压或纹波率过10％会损坏电子元件。

设置了 佳参数后，您可以将它们保存在项目文件中供个人使用，或将它们发送到我们的产品支持部门以供将来批量。

对于带有M12连接器且没有显示器的版本的ATEX

如果设定值于0.5％，则关闭线圈电流并使阀门完全耗尽。

如果内部控制电子元件的温度过100°C，则操作模式切换为AUTOSAFE。
