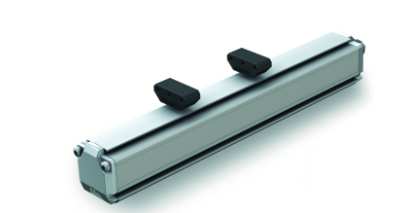

订购码：BTL0309，BALLUFF的磁致伸缩传感器

订购码：BTL0309，BALLUFF的磁致伸缩传感器

产品数据表

主要特点

形状

型号系列，型面结构

固定

固定夹

外壳材料

铝

位置传感器，大数量

1

接口

插接器，M12x1，8针

模拟输出端

模拟，电压，0~10 V

模拟，电压，10~0 V

测量范围

381 mm

分辨率

≤ 2 µm

线性偏差，大

±100 µm

重复精度

≤ 0.1 mV

工作电压Ub

20~28 VDC

环境温度

-40...85 °C

防护等级

IP67

许可/一致性

CE, cULus, EAC, WEEE

本产品安装说明

产品规格

模拟输出选项

测量类型位置

输出0-10 Vdc和10-0 Vdc（A110）或

4-20 mA（E100）/ 20-4 mA（E170）

分辨率≤10μm

重复精度≤10μm

非线性行程长度≤500mm±100μm

行程长度> 500 mm±满量程的0.02％

更新率1毫秒

工作电压+ 24 Vdc±20％

电流消耗≤150mA

反极性保护是的

过压保护是的

工作温度-40至+ 80°C

储存温度-40至+ 100°C

防护等级IP 67

振动等级12g，符合IEC 68-2-6的10至2000 Hz

冲击等级100g，符合IEC 68-2-27的6 ms

外壳材料阳极氧化铝

型号表
