产品资料

圆形气缸, 系列 RPC - R412020722

设计版本：紧凑设计Ø 63 mm接口 G 3/8双作用式带磁性活

塞缓冲 弹性 设置已确定集成式钩形安装件活塞杆 外螺纹

圆形气缸, 系列 RPC

实用原则 双作用式

缓冲 弹性

设置已确定

磁性销钉 带磁性活塞

活塞直径 63 mm

活塞杆螺纹 M16x1,5

行程 160 mm

密封件材料 聚氨酯

防尘圈 聚氨酯

压缩空气连接 G 3/8

压缩空气接口型号 内螺纹

技术信息

压缩空气连接 内螺纹

工作压力范围 1 ... 10 bar

/高环境温度 -20 ... 80 °C

介质温度范围 -20 ... 80 °C

介质 压缩空气

颗粒大小 max. 50 µm

压缩空气中的含油量 0 ... 5 mg/m³

确定活塞推力的压力 6.3 bar

材料

气缸管子 不锈钢

活塞杆 不锈钢

活塞 铝材

前端盖板 铝材, 阳极氧化处理

后盖 铝材, 阳极氧化处理

密封 聚氨酯

用于活塞杆的特殊螺母 钢, 镀锌

防尘圈 聚氨酯

导向衬套 钢

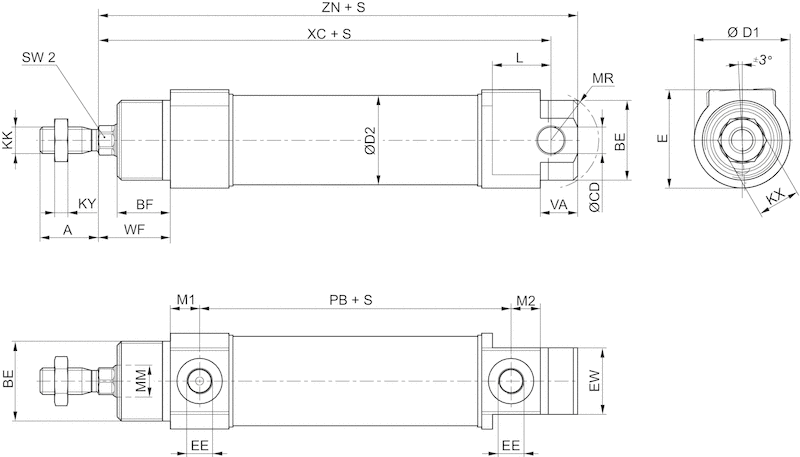

产品尺寸图片
