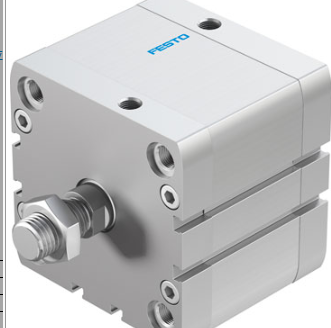

采用外螺纹连接费斯托气缸，ADN-80-30-A-P-A

采用外螺纹连接费斯托气缸，ADN-80-30-A-P-A

产品简介

特性 值

货运日期 查看

行程 30 mm

活塞直径 80 mm

活塞杆螺纹 M16x1,5

缓冲 P: 两端带弹性缓冲环/板

装配位置 任意

符合标准 ISO 21287

活塞杆末端 阳螺纹

位置检测 用于接近式传感器

派生型 单端活塞杆

工作压力 0.6 ... 10 bar

工作模式 双作用

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润

滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 2 – 中等腐蚀影响

环境温度 -20 ... 80 °C

在终端位置的冲击能量 1.8 J

6 bar时的理论作用力，回复行程 2,827 N

6 bar时的理论作用力，进程 3,016 N

0 mm行程时的移动质量 400 g

每10 mm 行程所增加的重量 79 g

0 mm行程时的基本重量 1,300 g

每 10 mm 行程的附加质量系数 25 g

安装类型 可选

带通孔

具有内（阴）螺纹

带附件

气动连接 G1/8

材料备注 符合 RoHS

材料信息，盖 铝

阳极氧化处理

材料信息，密封 TPE-U(PUR)

材料信息，活塞杆 高合金钢

材料信息，缸筒 锻造铝合金

光滑处理
