电缆 6 和 7 的屏蔽层必须以不锈钢线夹 （本产品不配供）连接

至 EMC 板。参见目录订购线夹 （参考书目 TM200RSRCEMC）。

将电缆 6 和 7 的头部剥开，露出屏蔽层。在电缆的剥开部分上使用

尺寸适当的线夹，并将其固定在 EMC 板上。

用于连接至电机的屏蔽电缆，屏蔽层在两端均接地。该屏蔽层不允

许有中断。如果采用了中间端子板，则其必须处于 EMC 屏蔽金属盒中。

合，必须采用较小的横截面积 （0.5 mm2、 20 AWG）。该屏蔽层不

允许有中断。如果采用了中间端子板，则其必须处于 EMC 屏蔽金属盒中。

接地螺钉。此螺钉用于额定功率较的变频器上的电机电缆，因为

散热器上的接地螺钉操作不到。

如果使用了附加输入滤波器，应将其直接连接至带有无屏蔽电缆的线

路电源上。然后使用滤波器输出电缆在变频器上进行连接 3。

尽管在变频器、电机和电缆屏蔽层之间存在高频等电势接地连接，您仍

必须将 PE 保护导线（绿 - 黄）连接至每个设备上的相应端子。您可能

还需要对所布设得非常长的电缆断开电机一端的屏蔽，以减轻所产生的噪音。

测量 PA/+ 与 PC/- 端子之间的直流母线路电压，以确保母线路电压于直流 42Vdc。

如果直流总线电容未完全放电，请与当地的 Schneider Electric 代表联系。不要修理或运行变频器。

在加电或起动与停止变频器之前应安装并关闭所有盖板。不按照这些说明会导致死亡或严重伤害。

设备意外运行防止为漏型逻辑配置的逻辑输入意外接地。意外接地可能会导致意外激活变频器的功能。

防止信号线损坏，否则可能会导致意外的导线接地。不按照这些说明会导致死亡或严重伤害。

失控控制方案的设计者必须考虑控制方式的可能失效模式，并为某些关键控制功能提供一种方法，使其能够在

控制方式失效期间和失效之后达到安全状态。例如关键控制功能为紧急停机和程停机。

对于一些关键控制功能，必须为其提供独立的或冗余控制方式。

系统控制方式可能包括通讯链路。必须对传输延时或链路故障 (1) 加以考虑。

不按照这些说明可能导致人员死亡、严重伤害或设备破坏。

当 LOC/REM 键被按下时远程运行命令与频率命令被转换到本地模式。

剥开屏蔽电缆两端准备连接。拧松电缆密封管的盖子。

将屏蔽电缆连接到电缆密封管，以确保完全连接 （360° 全方位）

将屏蔽层后折并在电缆密封管的锥形环和管体之间夹住，再拧紧盖子。

标准电缆密封套 （本变频器不配供）RJ45连接器无屏蔽电源电缆

屏蔽控制电缆屏蔽电机电缆

用于屏蔽控制电缆和电机电缆的金属电缆密封套 （本变频器不配供）

这是因为当变频器退出本地模式和进入远程模式时应用了远程运行命令。

用于接地控制电缆屏蔽层 （屏蔽层应剥开）的金属线夹电击、或电弧闪光危险

在安装或运行变频器之前应阅读并理解本手册。只有人员才能对此变频器进行安装、调节、修理与维护。

用于连接至控制 / 命令装置的屏蔽电缆。对于需要导线的应用场

用户应对是否与所有设备接地相关的所有和国内电气标准相符合进行负责。

此变频器的许多零件，包括印刷电路板，路电压下工作，不能触摸这些零件。只能使用绝缘工具。

不能触摸那些未受保护的元件或带电的接线条螺钉。不能将 PA 端与 PC 端或直流总线电容器短接。

在对变频器进行维护之前：断开所有电源，包括可能会带电的外部控制电源。

在变频器的断路器上放置一个 “ 不许合上 ” 的标签。将断路器锁定在打开位置。

等待 15 分钟，以便直流总线电容器放电。

在此示例中，来自远程模式的运行命令与频率命令被复制到本地模式，电机继续运行。

当从本地模式切换到远程模式时，运行命令与频率命令由远程模式中的设置决定。

在此示例中，当 LOC/REM 键被按下时电机开始起动。

凭借标配的协议和作为选件提供的LonWorks®通讯卡，ATV212变频器实现了针对HVAC应用的优化。

由于其电缆温升降技术，ATV212变频器可实现即时、无干扰的运行。该技术无需

借助线路电抗器或直流电抗器等附加选件来处理电流谐波。

这使得THDI(1)可以于35%，此值远于IEC/EN61000-3-12标准所规定的48%的THDI水平。

采用ATV212系列，您无需付出加装线路电抗器或直流电抗器的成本，可以缩短接线

时间，优化电控箱尺寸，并减少损耗。此技术还可使直流电容器的使用寿命增加三倍。

由于其具备多种集成功能，ATV212变频器可使楼宇应用立即就位并运行，同时由其保护功能确保设备的性。

通过开关频率的自动调整降噪音，开关频率可在运行中调整至 高16kHz

带有速度检测的自动捕捉旋转负载功能按照速度调整电流限幅给定校准和限幅

具有可配置故障抑制、运行方向和给定频率的运行功能，确保持续运行。

排烟系统(带有故障抑制的运行)挡板控制功能：如果风门关闭，电机不会运行通过跳频功能实现设备保护(抑制共振)。

连续运行中的防过载和过流保护(泵阻塞)带有运行方向控制的设备机械保护通过欠载和过载检测实现的设备保护

节能比自动调节具有预置给定和自动/手动(“Auto/Man.”)模式切换的集成式PID调节器

自动斜坡调整、斜坡切换、斜坡曲线在多组电机额定值数据之间切换(多电机)

使用LOC/REM(本地/远程)键切换命令通道(给定值和运行命令)

预置速度能耗监测、测量电能和使用时间计量表

通过内置PTC传感器实现电机和变频器热保护

通过对多种故障和可配置报警的管理实现的保护

Eco2是一个实用的工具软件，用以计算通过使用ATV系列变频器而可以实现的能源节约。

仅需点击几下，Eco2使您能够确定：与应用数据相关的合适的ATV变频器选型

有、无变频器的能耗比较从财务和电气视角进行的可能节约量以及对减少CO2

排放量的贡献度的计算投资回报期的计算当流量降到80%时，能耗可下降到

50%。使用ATV212变频器，当选择泵和风机专用的控制模式时，能耗平均降30%。

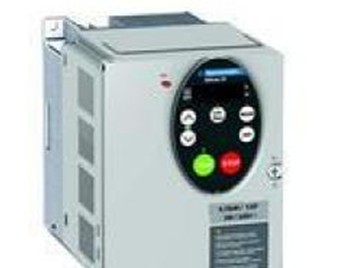

ATV212变频器是一种用于0.75 kW至75 kW三相异步电机的变频器。

本变频器针对为常见的流体应用而设计，尤其适合HVAC行业，应用领域包括：

风机供热和空调泵其设计基于生态能源的理念，能耗相比常规控制系统 高可降70%。

它具备生态友好性，符合RoHS、WEEE等涉及环境保护的指令。

ATV212可实现”即插即用”；它可用于实现您的应用的 高能效(见之前几页上的“能源收益”曲线)。

ATV212变频器的设计大幅改善了风机和泵管理，具体体现在：

通过去除流量控制闸和止回阀而简化了回路

由于其与楼宇管理系统连接兼容，可实现设备调整的灵活性和简便性

减少噪音污染(由气流和电机产生的噪音)

其各种标准产品使之能够通过集成具有如下的EMC滤波器(C1类至C3类，具体

取决于型号)来减少安装成本：结构更加紧凑

简化了接线，从而降了成本ATV212产品有助于在优化设备性能的同时降其成本。

ATV212变频器可以很容易地适应所有楼宇管理系统，这归功于其多种作为标准配置

集成的功能和通讯协议：Modbus、METASYSN2®、APOGEEFLNP1®和BACnet®。
