描述

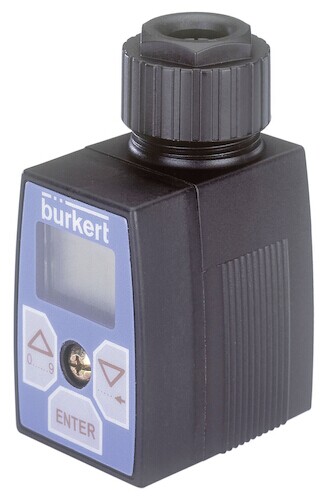

8022 型电子设备模块可被作用流量传送器（仅带有“Low Power”式脉冲传感器，型号为 8020、8030 和 8070）或脉冲分配器（带有所有样式的传感器，型号 8020、8030 和 8070）。

模块会处理传感器的输出信号，显示测得的流量并以 mA 为单位或以脉冲的形式将其发送到信号输出端上。

作为流量传送器运行时，传感器的频率信号会被转换成一个 4 - 20 mA 信号（双线运行）。

作为脉冲分配器运行时，输入频率会被转换成一个可调节的输出频率。

通过操作单元，可在两种运行模式之间进行切换。

受微型控制器控制的电子设备

双线 (4-20 mA)/三线 (NPN/PNP) - 运行

可插接到流量传感器 8020、8030 或 8070 上

可拆除的操作单元

电源12…30 V DC，经过滤波和调节，SELV（安全性极）

电压）电路具有非危险的能级

电压容差±10％

残留纹波<5％

功耗

流量变送器

（4…20 mA输出，2线制操作）

脉冲分频器

（NPN / PNP输出，3线制操作）

0.6瓦

3.2 W，

•来自设备的0.2 W

•1.5 W 来自流量传感器*

•1.5 W 从PNP / NPN输出*

环境温度-10…+ 60°C

频率输入1…600 Hz

4…20 mA输出精度，满量程的±1.5％

。 环路阻抗：30 V DC时为1000 W;

在24 V DC时为700 W; DC 12 V时100 W

NPN / PNP输出精度为测量值的±1％

1…600 Hz，“集电极开路”，值 50毫安

电气连接端子排4针或M12公连接器

外壳材料聚酰胺/ PC
