产品规格

规格

项目 GHV-G GHV-N GHV-L

-D25 -D32 -D40 -D50 -D25 -D32 -D40 -D50 -D25 -D32 -D40 -D50

使用流体 城市燃气、天然气、LPG

使用一次侧压力范围 kPa 0～50

压力调整范围 kPa 0.4～2.0 －

流量 天然气比重0.65

⊿P=0.25kPa m3

/h(ANR) 35 43.7 47.5 51 35 43.7 47.5 51 35 43.7 47.5 51

电压 V AC100 ＋10%

－15% AC200 ＋10%

－15%

频率 Hz 50, 60通用

功率（视在功率） VA 80

环境温度 ℃ －15～70（不得冻结）※1 -15～60（不得冻结）

闭合动作时间 s 1.0以下

使用频率 次/min 10以下 1以下

安装方式 线圈部向上的垂直安装或水平安装（也可垂直配管）

配管 螺纹旋入(Rp)

公称直径 1 1 1/4 1 1/2 2 1 1 1/4 1 1/2 2 1 1 1/4 1 1/2 2

重量 kg 6.1 5.5 5.8

构造耐压 kPa 75

开启动作时间 s － 1以下 约10

启动气体调整 ％ － 0～70

再通电停止时间 s － 5以上

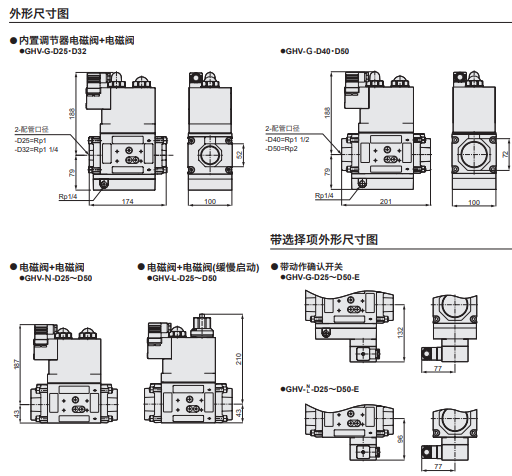

本产品的技术文章

警告 设计、选型时 本电磁阀不是作为紧急隔断阀等确保安全的阀为目的而设 计的。 对于这样的安全BZ系统，请在另外采取可切实安全措 施的基础上使用。 请安装在没有振动的场所使用。 无法使用规格中所记载燃气以外的流体。 流体中的铁锈、杂质等异物可能会造成动作不良、泄漏等异 常，并可能妨碍产品的性能，因此请在采取这些异物的 措施基础上使用。 请安装在避免雨、水和阳光直射的地方。无法在室外使用。另 外，请勿在发热物体附近或可能会受到热辐射的场所使用。

 使用注意事项 注意 设计、选型时 请勿将电磁阀的二次侧压力设定高于一次侧压力。 组装、安装、调整时 搬运本产品时，请拿住产品主体(阀体部)进行搬运。 配管连接完成后，请务必确认所有连接部都不存在泄漏。 连接电源时，请卸下端子盒，按照下述说明进行接线。没有极 性。 AC100V时 AC200V时 2 3 1 2 3 1 请连接在端子1和端子2上 请连接在端子2和端子3上

使用前请务必阅读。 请同时阅读“燃气燃烧系统（G-2）”的注意事项。 使用、保养维护时 电磁阀随着线圈温度的上升，其表面温度会升高，请当心。 （即使表面温度升高，在性能上也没有问题，请放心使用。） 如果触碰电气连接部位（裸露带电部），可能会导致触电。安 装、检查时，请务必先断开电源后再进行作业。 另外，请勿湿手触摸带电部分。 请勿进行分解。 请定期进行检查，以防发生安全隔断阀失效事故。

 使用、保养维护时 进行压力调节时，请松开并取下调节器盖，用一字螺丝刀转 动调压螺钉进行调节。在2次侧装有压力表时，请一边确认 实际压力一边进行调节。在调压范围的上限、下限位置，止动 装置将会发挥作用，因此无法继续转动。如果用力强行转动 而导致损坏时，可能会有发生燃气泄漏的危险。 调压螺钉顺时针转动时压力升高，逆时针转动时压力降。
