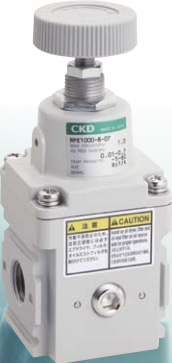

概述CKD喜开理的型减压阀

概述CKD喜开理的型减压阀

产品资料

规格

项目 RPE1000–8–07

使用流体 洁净压缩空气（参考6页的TJ空压回路）

高使用压力 MPa 1.0

使用压力 MPa 设定压力＋0.1 注1

耐压力 MPa 1.5

环境温度 • 流体温度 °C -5～60（不得冻结）

设定压力范围 MPa 0.01~0.7

灵敏度 全量程的0.2%以内

重复性 全量程的±0.5%以内

空气消耗量 注2 /min(ANR) 0.2以下

配管口径 Rc1/4

压力表配管口径 Rc1/8

重量 g 250 注3

技术安装

安装 • 装配 • 调整时

■ 请确认空气的 入口和出口所标示的IN， OUT标识后

再进行连接。反接会造成误动作。

■ 请勿握持调压旋钮移动或来回晃动产品。

■ 请勿安装在有振动或者撞击的场所。

■ 所使用空气配管，请充分吹气清洁后再安装减压阀。

■ 安装配管时请勿绞入密封带。

■ 在如下所示并联使用时，请勿将2次侧设成封闭回

路。如果必须有封闭回路，请务必在每个2次侧安装

单向阀。

注意 ■ 设置时请勿堵塞EXH气口。

■ 要安装到面板时，请完全拧松压力调整旋钮后取下，

将阀体插入 12.5的面板安装孔，用面板安装螺母紧

固固定在面板上。然后，旋转压力调整旋钮，安装到

阀体上。面板安装螺母TJ紧固力矩为2～3N • m

■ 配管连接时请用合适的力矩进行紧固。

● 目的是防止空气泄漏和螺纹破损。

● 请先用手初步拧入，然后使用工具紧固，以免损伤螺牙。

型号列举

RPE1000-8-07-G10B3
