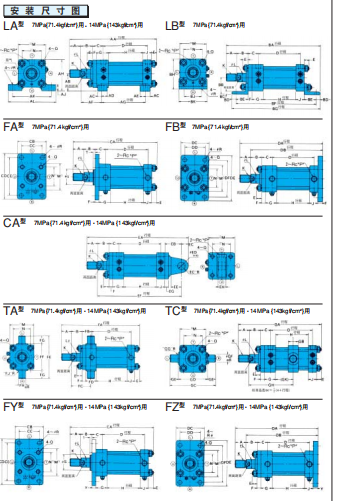

通用型日本不二越nachi油缸安装图

通用型日本不二越nachi油缸安装图

产品使用

为了充分发挥油缸的性能，使其长期

耐用，请安装使用时注意以下方面。

z请将油缸安装在刚性的物体上，用

螺栓牢牢地固定。

x请将油缸安装在容易拆卸，容易进

行维护检修的地方。

c安装油缸的地方环境差，尘埃和金

属粉屑等多时，请在阀杆及密封件

上装上防尘盖板，加以保护。

v安装油缸时，请使油缸与动作滑动

中心保持一致，使活塞和阀杆不受

到横向或旋转的负荷。万不得已时，

请使横向负荷不要过气缸大输

出的1/100。

b将活塞阀杆和机器连接在一起时，

请加以调节，使活塞阀杆的滑动轴

衬不会受到不必要的力。

型号说明

以多1000mm为标准。过1000mm的行程如下表所示。

型号表

FJ-CAN1J100B1000TR-21

FJ-FYN2J100B1000TR-21

FJ-FZN2J100B1000TR-21
