要点资料

■错误的安装或配管是导致本产品故障和用户系统故障发

生的原因，还有可能造成使用者死亡或者重伤的危险。

因此，用户的责任是由充分理解系统的人员在充分阅读

操作说明书的基础上进行操作。

安装后，应进行适应性机能的检查，确认安装是否正确

进行。

● 基本上真空阀与真空泵的连接气口在设计上是可以与

任何一个气口连接的。但是，有一部分机种（见下

表）与真空泵的连接气口仅限于一个方向。

高真空用元件

为了安全使用本产品

使用前请务必阅读

通用注意事项请阅读卷头9页。

注意

● 高真空用元件是专门为气体（不火星气体、空气、

真空）的控制所设计的。因此请注意假如流经其它

设计· 选定时

1.关于使用流体

■注意电磁阀的电气配线部（裸充电部）的触电

●与电磁阀（HVB/HVL）的电气配线连接部（裸

充电部）接触有可能触电。

拆卸点检时，请务必切断电源再进行作业。

另外请不要用湿手接触充电部。

■电磁阀的连接通电使用时的注意事项

●电磁阀HVB51/61/71/81连接通电使用的场合，

通电后停止后，即使再通电有时也不能打开

阀。

在连续通电使用的场合，请在确认右表的基础

上再使用。

1.关于电磁阀

流体（活性气体、液体、固体等），则产品不能维

持正常动作，有时性能会发生显著下降。

2.关于配管连接时的方向性（一部份机种）

■电磁阀线圈在通电时的高温（一部份机种）

●电磁阀（HVB/HVL）的线圈通电时会发热。特

别是其中H产品（HVB的一部份机种）通电时有

时会产生高温。直接接触有时会引起烫伤，故

请注意。

■电磁阀配线时的注意事项

①配线用电线请使用大致公称截面积为0.5mm2

以

上。另外，请不要向导线时加额外的力。

②请在允许电压范围内使用。允许电压范围外使

用回成为动作不良和线圈破损的原因。

③为了维护电气设备，请在控制回路中设置保险

丝等遮断器。

④采用不会发生接点振颤的开关回路，电磁阀的

寿命会更长。

⑤电气回路需要避免浪涌的场合，请采用将浪涌

吸收器与线圈并列接入等对策。

3.关于电磁阀

横气口

下气口

《图1》

《表2》连续通电使用的条件

HVB51-12F-3

HVB51-12F-5

HVB61-12F-3

HVB71-15F-3

HVB71-15F-5

HVB81-15F-3

HVB81-15F-5

※1：连续通电后，立即再动作可能的连续通电时间。

※2：※1中通电时间后必要的非通电时间。

※3：过※1的通电时间后，再动作可能的差压。

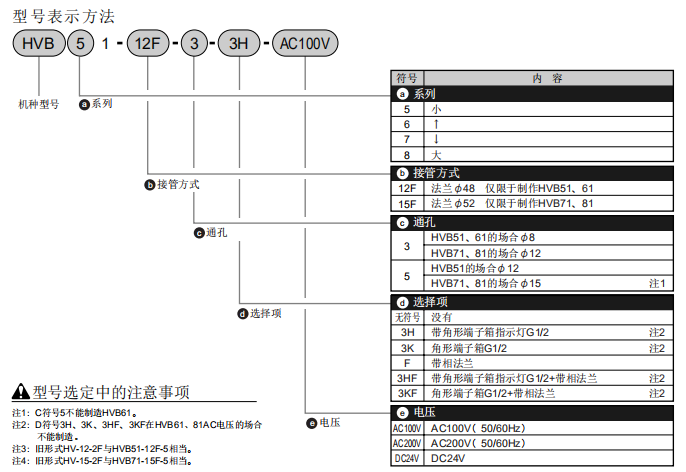

型号表述
