技术资料表

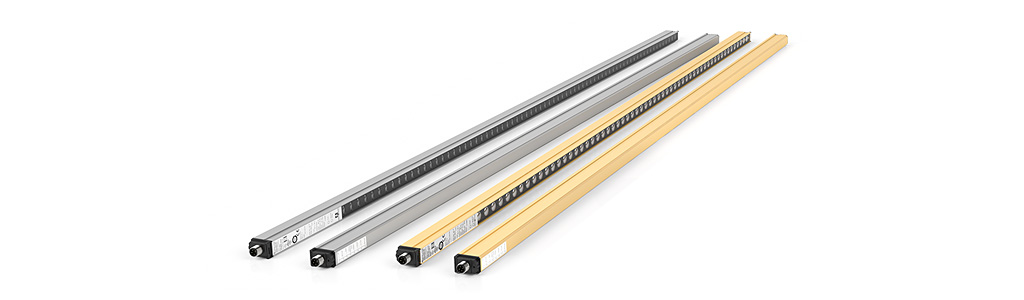

安全光栅，带集成控制单元 SLC-2/151

感应范围达 20 m

2 道、3 道和 4 道光束设计

光束距离 300、400 和 500 mm

自行监控（4 型，符合 IEC/EN 61496-1 标准）

启动/重启禁用

防护等级 IP67

7 段诊断显示

故障前指示

通过设备插座 M12 x b1 连接

电流隔离半导体型号的安全输出 OSSD

可选择配备继电器监控（选项 129）

使用说明书

系统组件

发射器 SLC-2-T/92

接收器 SLC-2-R/151

通用规格

有效检测距离 0,2 ... 20 m

光源 红外发光二极管

光源类型 调制红外光

LED 危险等级标记 免除组

测试 IEC/EN 61496

安全类型符合 IEC/EN 61496 标准 4

目标尺寸 50 mm

光束间距 500 mm

光束数 2

操作模式 有无启动/重启禁用功能时均可选择

发散角 < 5 °

功能性安全相关参数

安全完整性级别 (SIL) SIL 3

性能水平 (PL) PL e

类别 4 类

任务时间 (TM) 20 a

PFHd 7,27 E-9

类型 4

指示灯/操作方法

工作指示灯 发射器的 7 段显示

诊断指示器 接收器的 7 段显示

功能指示灯 接收器中：

红色 LED：OSSD 关闭

绿色 LED：OSSD 打开

黄色 LED：保护区域内无障碍，系统启动就绪

故障前指示器 橙色 LED

控制元件 启动/重启禁用开关，传输编码

电气技术规格

工作电压 24 V DC (-30%/+25%)

空载电流 发射器： 100 mA ，接收器 150 mA

防护等级 III

输入

激活电流 大约 10 mA

激活时间 0,03 ... 1 s

测试输入 用于系统测试的复位输入 （不可选/129）

功能输入 启动释放

输出

安全输出 2 路独立的故障安全型半导体输出

信号输出 1 路 PNP，*大 100 mA，对应启动就绪

开关电压 工作电压 -2 V

开关电流 较大 0,5 A

响应时间 10 ms

符合性

功能安全 ISO 13849-1

产品标准 EN 61496-1 ; IEC 61496-2

和证书

CE 符合性 CE

UL 通过 cULus

CCC 额定电压 ≤ 36 V 时，产品不需要 CCC /标记

TüV TüV

环境条件

环境温度 0 ... 55 °C (32 ... 131 °F)

存储温度 -25 ... 70 °C (-13 ... 158 °F)

相对湿度 *大 95%，无凝露

机械规格

防护等级 IP67

连接 发射器： M12 连接器，4 针 接收器： M12 连接器，8 针

材料

外壳 挤制铝型材，RAL 1021（黄色）涂层

光学端面 塑料板

质量 每个 2100 g
