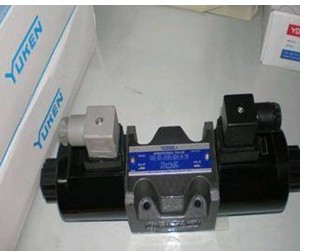

油研电磁阀选型，DSG-01-3C4-A100-70

油研电磁阀选型，DSG-01-3C4-A100-70

我们很高兴地宣布1/8防爆（防火）电磁阀

自发布以来受到高度赞赏的可操作方向阀将成为

重新设计，其设计编号将从50更改为70。

预定在旧型号库存用完后发布。 （适用于2015年7月以后的订单。

以防万一，以免库存用完了。）

与简单伺服阀等效的响应特性ELDFG-01EH：80 Hz / -90°

（±25％幅值）ELDFG-03EH：50 Hz / -90°（±25％幅值）

这些阀可以代替简单伺服阀用于位置或压力控制。

简单的操作和用户友好性只有通过24 V DC电源和命令信号输入，这些阀才能实现

液压系统准确，快速地运行出色的耐污染性的电磁阀使阀门具有出色的耐污染性，因此

由流体污染引起的问题以及过滤成本。

使用阀门时，要满足2页“流量控制范围”中所规定的阀门

压力差与流量之间的关系。视实际电路而定。安装位置有限制。请参阅3页“安装位置”

阀门安装时，轴线L-L?的角度应与阀门的轴线成±15°

水平面，如右图所示。如果阀芯的轴向

对应于主振动方向，外力可能导致阀芯

发生故障。阀门的安装方式必须使阀的轴向

根据图表安装排水管，并确保泵壳内的压力保持在

与DSG-01系列电磁阀通用零件

设计编号为70的安全阀

压力，高流量和压降特性，1/8

防爆（防火）电磁换向阀现在具有高压，

高流量和压降特性等同于设计编号70的DSG-01系列阀门的特性。

螺纹导管连接类型的型号在电缆入口处配有密封配件。

由于1/8防爆（防火）电磁换向阀的设计编号将更改70，

我们还宣布，电磁控制先导式方向阀（DSHG-06和-10）使用1/8

防爆（防火）电磁换向阀作为先导阀，也将进行改型。

尽管螺纹导管连接类型型号的密封配件在尺寸上有所变化，

保持了安装的互换性。

工业安全技术协会（TIIS）颁发的证书编号如下。

公称压力小于0.1 MPa，喘振压力小于0.5 MPa。

这些阀为闭环，高响应型比例电动液压换向阀和

带OBE的流量控制阀（车载电子装置）。两种直接型型号 大

额定流量高达80 L / min（@ ?P = 1 MPa）。将OBE添加到

易于接受的ELDFG系列阀门简化了接线，提供了简单的操作和用户友好性。

通过基于新开发的紧凑型控制器的闭环控制，

的螺线管和用于阀芯位置检测的LVDT，这些阀可提供高响应，

和高性，相当于简单的伺服阀。零圈滑阀类型（3C2L滑阀）

适用于位置或压力控制。我们很高兴宣布EH系列直接操作比例阀的发布

电动液压换向阀和流量控制阀。

管道长度应小于1 m。而不是将排水管连接到其他回水管线，而是运行它

独立地。管道末端应浸在油中。

首次启动之前，请通过加油口向泵壳内注入干净的工作油。

为了避免首次启动时出现空气阻塞，请调节控制阀，以使从泵排出的机油回流

直接进入油箱或执行器在自由负载下移动。

可能有必要从泵壳和管路中排出空气以将其排出

振动的原因。排气阀（型号：ST1004-*-10 *，

建议使用出口管线中的265页）。对于安装了放气阀的放气，在以下位置运行泵：

转速等于或高于阀门重新定位的流量。

出厂时，已将设备预设为如下所示的交货速率；安全阀已设置为

21 MPa（ASR2为19.5 MPa）。调整预设的输送和安全阀（压力）以满足您的系统要求。

顺时针旋转单排量型的流量调节螺钉或双排量型的大排量侧流量调节螺钉会减少输送量。

旋转小排量侧流量调节螺钉

对于双排量型，顺时针方向会增加输出。

有关流量调节螺钉位置和流量调节之间的关系，请参阅221和222页。

阀芯与主振动方向不对应。

当不使用底板时，安装表面应

具有良好的机加工光洁度（例如6-S的表面粗糙度）。

要进行NULL调整，请卸下保护螺钉，然后将修剪器在螺钉后面旋转。

调整后，请务必安装防护罩

阀门不附带6 + PE连接器。单独准备。YUKEN零件号：

TK290457-1对于标准底板，使用两个油箱端口中的一个（“ TA”），但可以使用其中一个。

当不使用底板时，安装表面应

具有良好的机加工光洁度（例如，表面粗糙度为6-S）。

有两个油箱端口“ TA”和“ TB”。请注意，端口“ TA”可以单独使用。

使用等同于ISO VG32或46的清洁石油基础油。

建议的粘度范围是20至400 mm2 / s

温度范围为0至60℃，使用上述液压油都必须满足这两个条件。

必须适当注意保持对工作油污染的控制，否则可能导致

故障并缩短设备寿命。请保持NAS 9级内的污染程度。

吸入口必须配备至少100μm（150目）的储液式过滤器，并且回油管路必须装有一个

10μm以下的线型过滤器。

运输时，请使用泵上的吊环。请勿在吊环以外的地方使用吊索。

安装泵时，加油口应朝上。

泵入口处的允许吸入压力在-16.7和+50 kPa之间。对于到吸入口的管道，

使用如下所示的公称直径的管道。确保泵吸入口的高度于油箱中的油位。

当使用钢管作为吸入口或排出口时，管道到泵的负载过大

过多的噪音。每当担心过载时，请使用软管。
