新方式的整体成型法，提高了环境适应性能。

IP68G保护构造可有效防止水和油的渗入，避免损坏传感器。

在切削油飞沫飞溅的场所使用时，受到油内包含的添加物的影响，

可能会出现老化，所以请提前对切削油的耐受性进行确认。

开发出可视范围广的棱镜。工作状态指示灯的可视性得到大幅提高。

若使用螺母安装，则安装孔的规格应为φ3.4mm。

如右图所示将传感器插入支架。请压入传感器，直至支架的卡爪卡在传感器上部的凹槽上。

请用M3盘头螺丝安装支架。请务必使用M3桁架头螺丝(长12mm以上)固定，

紧固扭矩请控制在0.7N·m以下。(请勿使用平头螺丝或盘头螺丝。）

若使用螺母安装，则安装孔的规格应为φ3.4mm。

请勿使用沉头螺丝和圆头螺钉。紧固扭矩应在0.7N·m以下。

若使用螺母安装，则安装孔的规格应为φ3.4mm。

并且，凸柱孔的规格应为φ2.5mm、孔深为3mm以上。

紧固扭矩应在1N·m以下。若使用螺母安装，则安装孔的规格应为φ3.4mm。

将长距型GX-FL15□／GX-HL15□安装于铁材或者不锈钢材等材质上时，

请勿将铝片MS-A15F（单独出售）／MS-A15H（单独出售）或者t≧0.3mm、

尺寸≧30×39.5mm(使GX-FL15□时) /尺寸≧30×30mm

(使用GXFL15□时)的铝片插在感应头和安装板之间。

但是，如果安装在绝缘体上就不受此限制。

如果传感器附近有金属，使用时请至少隔开下图所示的距离。

当并排安装多台传感器时，为了防止相互干扰，请至少隔开下图所示的间距。

规格表中的检测距离是指使用标准检测物体时的距离。

检测有色金属时，应将乘上下表的修正系数后所得的数值作

为检测距离，敬请注意。此外，若被测物体小于标准检测物体时，

或被测物体经过电镀处理时，检测距离也会发生变化，敬请注意。

请务必对屏蔽体（配管等）进行绝缘处理。

将直流双线式型作为符合CE标志的产品进行使用时，必须进行下列处理。

请将屏蔽体（配管等）接到电源0V上。

传感器的剩余电压为3V。在接到继电器之前，请注意继电器的激活电压。

(并非所有12V的继电器都可作为负载连接。)

通过一个负载将传感器连接到电源。如果直接接到电源上，短路保护装置会使传感器无法动作。

(输出处在OFF状态且没有指示灯亮起。)

一旦发生，将传感器通过一个负载连接到电源上。

而且，要注意如果电源接反且未通过负载连接，传感器将受损。

GX-15型实现了 大动作距离8.0mm±8%的长距离型的添加。

对于新的安装支架[MS-GX6-1(另售)]，

1颗M3螺丝就可以对传感器进行安装。同时，紧贴安装，能够节省电缆。

实现行业长的稳定检测范围。安装也非常简单。

对检测灵敏度进行极细致的调整和控制，

以降每件产品的差异和检测误差。

减少多台使用以及更换时调整位置的人工和时间。

对检测部的线圈、铁心等零部件以及设计进行了彻底的改良，

请务必在切断电源的状态下进行配线作业。

检测有色金属时，应将乘上下表的修正系数后所得的数值作为检测距离，敬请注意。

此外，若被测物体小于标准检测物体时，

或被测物体经过电镀处理时，检测距离也会发生变化，敬请注意。

多可紧贴安装2台传感器。3台以间距排列安装时，

请将“I”型和非“I”型交互排列，H尺寸至少应取下列数值。

如果传感器附近有金属，使用时请至少隔开下图所示的距离。

紧固扭矩应在1N·m以下。若使用MS-GXL15(另售的传感器安装支架)或螺母安装，则安装孔的规格应为φ3.4mm。

不附带螺丝、螺母、垫圈，请另行准备。将长距离型安装到磁性体(铁板等)时，

请将附带的铝片或t0.3mm以上、大小30mm×39.5mm以上（GXL-15HLU型为30mm×30mm）

以上的铝板置于传感器与安装板之间使用。在非磁性金属(铝等)或绝缘体上安装时不需要。

若使用MS-GXL15-2另售的传感器安装支架)安装传感器时，

在检测部附近使用安装支架，会检测到安装支架本体，

导致工作不稳定。请务必将传感器安装孔与安装支架安装孔保持在同一水平线上安装。

紧固扭矩应为0.5N·m以下。

请确认电源的波动，以免电源输入过额定范围。

使用市售的开关调节器时，请务必将电源的框架式接地 (F.G.)端子接地。

在传感器安装部周围使用作为干扰发生源的设备(开关调节 器、变频马达等)时，

请务必将设备的框架式接地(F.G.)端子接地。

请避免与高压线和动力线并行配线，或使用同一配线管。 否则会因电磁感应而导致误动作。

使用时，请避开电源接通时的过渡状态(50ms)。

请勿使产品和稀释剂等有机溶剂或油、油脂直接接触。

实现了优异的温度特性。无论什么时间段、什么季节都能进行稳定检测。

新方式的整体成型法，通过了耐冲击10,000m/s2(约1,000G、X，

Y和Z方向各3次)和耐振动10～500Hz(双振幅3mm、X，Y和Z方向各2小时)2项耐久性试验。

而且，抗脉冲干扰性能也比以往产品提高了3倍左右。

规格表中的检测距离是指使用标准检测物体时的距离。

若使用螺母安装，则安装孔的规格应为φ3.4mm，请注意安装板的厚度。

(若附带安装螺丝、螺母，则安装板的厚度应在2.3mm以下。)

若使用附带安装螺丝以外的螺丝，请务必使用M3规格桁架头螺丝。

(请勿使用平头螺丝或盘头螺丝。)

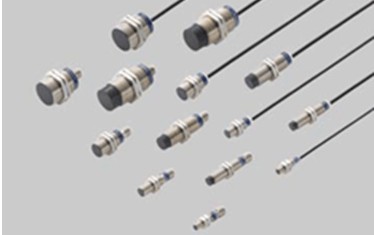

为满足接近传感器降成本的需求，决定大幅降价。

适用于使用传感器的用户。

接近时ON型/离开时ON型，还备有异频型。

GL-18H/18HL型实现了IP67G保护构造，防油。

GL-18HL型的检测距离可达12mm。即使检测物体的位置稍有偏差也能检测。

规格表中的检测距离是指使用标准检测物体时的距离。

检测有色金属时，应将乘上下表的修正系数后所得的数值作为检测距离，敬请注意。

此外，若被测物体小于标准检测物体时，或被测物体经过电镀处理时，检测距离也会发生变化，敬请注意。

装备有可确认检测状态的动作指示灯[GL-18H/18HL型红色]

由于本产品(GL-8U型除外)中并未装备电源反向连接保护 电路，因此请切实进行连接。

本产品(GL-8U型除外)未装备输出短路保护电路。请勿直 接连接电源或容性负载。

请注意检测面不可附有金属粉尘或污迹，否则会导致误动作。
