高分辨率的BANNER测量光幕

高分辨率的BANNER测量光幕

产品资料：

在高速、*确的监测应用中表现优异，包括即时确定大小、轮廓剖析、边缘和中心*确引导以及孔的检测

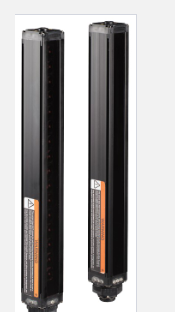

包含控制器、发射器/接收器对和互连电缆

通过选择的测量模式、扫描模式和输出配置提供可编程的控制器

光幕高度从163至1951毫米

每英尺提供120个检测光束，检测小至2.5毫米的物体

测量范围达到2米，可轻松对准

提供可编程的盲区、滞后和串行通信

包含配置软件

产品型号表

MAHE45A

MAHE51A

MAHR58A

MAHR70A

MAHR77A

产品列举

MAHE38A

数据表

感应模式（详细）发射极

设备类型三件套

主要外壳材料铝

光束间距2.5毫米

DeviceNet否

IO链接号

Modbus RTU编号

RS-232否

RS-485否

阵列长度（mm）975

*高温度（°C）50

光束数384

外壳长度（毫米）1049

*小物体灵敏度（mm）2.5

电源12V dc

离散输出N / A

发射器/接收器范围（m）0.38-1.8

*大相对湿度95％

模拟输出N / A

在计算机和控制模块上的DB9连接器之间建立串行数据连接。

4.1通讯设置

1.安装软件后，在控制模块和PC之间连接串行通讯电缆。

注意：如果使用RS-232接口，则任何一个线路上仅允许有一个控制模块

时间。

与控制模块的DB-9连接器的*少连接如图12所示（11页）。

2.启动高分辨率MINI-ARRAY程序。

3.配置PC的串行通信端口。

a）从高分辨率MINI-ARRAY主菜单中选择选项>串行端口。

该程序支持通过计算机的COM1-COM20.port进行串行通信。

b）突出显示所需的串行端口以将其选中。

c）选择“退出时保存设置”以存储串行端口选择（如果尚未打开）。

还在此处选择奇偶校验：偶数，奇数或无。
