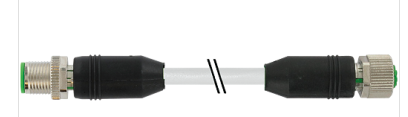

M12 – M12，8极

货号7005-M12 Lite-（塑料六角螺钉）根据要求

塑料外壳，具有良好的耐化学药品和耐油性能。对腐蚀性介质的抵抗力应

针对您的应用进行单独测试。根据要求提供更多详细信息。可根据要求提供更多电缆长度。

ORM

表格48001

电缆

线数/直径8×0.25mm²

电线隔离PP（wh，br，gn，ye，gr，pk，bl，rd）

C轨属性10Mio。

材料（外套）PUR（UL / CSA）

外部直径5.8毫米±5％

弯曲半径（移动）外径10×

温度范围（固定）-40 ... + 80°C

温度范围（移动）-25 ... + 80°C

电缆识别292

电缆类型3（PUR）

批准（电缆）cRUus（AWM型20549/10493）;符合CE

电缆重量[g / m] 52,80

材质（线）裸铜线

电阻（）*大79Ω/ km（20°C）

单线Ø（芯）0.1毫米

结构（芯）32×0.1 mm（6类多股线）

直径（芯）8×0.25mm²

类似于AWG 24的AWG

材料（电线绝缘）PP

材料性能（电线隔离）CFC，卤素，镉，硅酮和无铅

肖氏硬度（电线绝缘）70±5 D

钢丝直径隔离1.2 mm±5％

电线的颜色/编号br，wh，rd，bl，pk，gr，ye，gn

多股组合8股绞合在中心填充物上

屏蔽号

材料（外套）PUR

材料性能（护套）CFC，卤素，镉，有机硅和无铅，无光泽，粘附力，易于加工的机器，耐磨，耐水解和耐微生物性

肖氏硬度（护套）90±5 A

外径-（外套）5.8毫米±5％

颜色（外套）灰色

耐化学性对石油，汽油和化学药品具有良好的耐性（EN 60811-404）

热阻阻燃剂UL 1581 VW1 / CSA FT1 / IEC 60332-1，IEC 60332-2-2

标称电压300 V AC

测试电压2500 V AC

根据DIN VDE 0298-4的当前负载能力

温度范围（固定）-40 ... + 80°C，（+ 10000°C，*长10000个工作小时）

温度范围（移动）-25 ... + 80°C，（+ 10000°C，*长10000个工作小时）

弯曲半径（固定）5×外部直径

弯曲半径（移动）外径10×

*大弯曲循环数（C轨迹） 10宇达电通（25°C）

*大行驶速度（C轨） 3 m /秒

*大加速度（C轨） 10 m /s²

扭应力±180°/ m

*大扭力循环数2宇达电通（25°C）

扭转速度35转/分

夹克颜色灰色

技术数据

*大工作电压30 V交流/直流

工作电压（仅UL列出）30 V AC / DC

额定浪涌电压0.8 kV

每个触点的*大工作电流2个

极数8

材料组IEC 60664-1，I类

编码A编码

LED显示

端口锁定螺纹（M12×1 mm）建议扭矩0.6 Nm，自固定

压盖M12（SW13）

插入并拧紧防护等级IP65，IP66K，IP67（EN 60529）

材料PUR

锁定材料锌压铸，亚光镀镍

适用于波纹管（内部Ø），不带

一般资料

标准DIN EN 61076-2-101（M12）

插入安装方法，拧紧

材质（触点）铜合金

材质（接触面）Au

材料（垫片）FKM

污染等级3

温度范围-25 ... + 85°C，取决于电缆质量

产品的尺寸图
