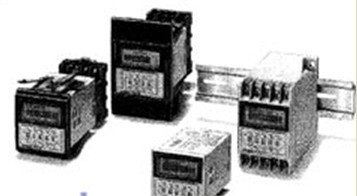

OMRON数字定时器检测方式H5CZ-L8D

OMRON数字定时器检测方式H5CZ-L8D

技术参数

额定规格 电源电压*1 ・AC100～240V 50/60Hz

                        ・AC24V 50/60Hz/DC12～24V

 容许电压变动范围 额定电源电压的85～110%(DC12～24V为90～110%)

       功耗 约6.2VA(AC100～240V)、约5.1VA/2.4W(AC24V/DC12～24V) *2

停电记忆方式 EEP-ROM(改写次数10万次以上) 数据保持性： 10年以上

使用温度范围 -10～+55℃(紧密安装时： -10～+50℃)(无结冰、结露)

储存温度范围 -25～+70℃(无结冰、结露)

使用环境湿度 25～85%

安装方法    嵌入式安装、表面安装(共用)

外部连接方法 8脚插座

保护结构        IEC标准 IP66、UL508 Type 4X(室内)、但仅限面板表面(防水垫 使用Y92S-29时)

位数      4位

时间范围         9.999s(0.001s～)、99.99s(0.01s～)、999.9s(0.1s～)、9999s(1s～)、99min59s(1s～)、

                999.9min(0.1min～)、9999min(1min～)、99h59min(1min～)、999.9h(0.1h～)、9999h(1h～)

复位电压         电源电压的10%以下

传感器等待时间 250ms以下(在传感器等待时间内控制输出OFF且无输入)

显示方式 *3 LCD；字符高度计时值：10mm

                设定值： 6mm

显示模式 增量 (UP) 显示、减量 (DOWN) 显示(切换)

复位方式 电源复位(输出模式下)、外部复位、手动复位、自动复位(输出模式下)

电源复位         小电源开路时间： 0.5s(A-3、 b-1、 F、 ton-1、 toff-1模式除外)

*1. 请勿将变频器的输出用作电源。DC规格的波动在20％以下。

*2. 接通电源后会有短时间的浪涌电流产生。

*3. 仅在电源ON时显示。仅在电源接通时设定、变更。
