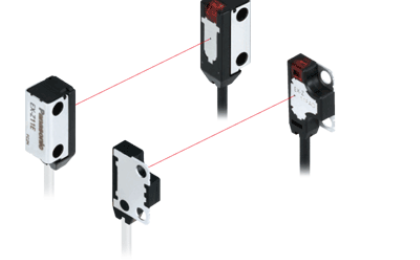

神视小型光电传感器考虑周全EX-Z13FB

神视小型光电传感器考虑周全EX-Z13FB

技术参数

输出动作       遮光时ON

检测距离    500mm

小检测物体 ø1.0mm不透明体(完全遮光物体)(投光•受光器设定距离500mm)

投光元件       红色LED(投光波峰波长: 650nm, 变调式)

接地方式 浮动

材质        本体外壳: PBT

               镜头: 聚碳酸脂

               支架部: SUS304(正面检测型 背面部SUS301)

电缆     带0.1mm23芯(投光器2芯) 橡胶绝缘电缆2m

电缆延长    0.3mm2以上的电缆, 投光•受光器各全长 长可延长到50m

重复精度(垂直于检测轴) 0.05mm以下

电源电压      12～24V DC±10%　脉动P-P10%以下

消耗电流       投光器: 10mA以下

              受光器: 10mA以下

输出     NPN开路集电极晶体管

           • 大流入电流: 20mA

            • 外加电压: 30V DC以下(输出和0V间)

            • 残留电压: 1.5V以下(流入电流20mA)

耐环境性:绝缘电阻 所有充电部与外壳之间, 20MΩ以上, 基于DC250V的高阻表

耐环境性:耐振动    频率10～500Hz 双振幅3mm(MAX.20G)　X, Y和Z方向各2小时

耐环境性:耐冲击     频率500m/s2(約50G) X, Y和Z方向各3次

耐环境性:保护构造 IP67(IEC)

耐环境性:使用环境温度 -10～+55℃(注意不可结露, 结冰), 存储时: -30～+70℃

耐环境性:使用环境湿度 35～85%RH, 存储时: 35～85%RH

耐环境性:使用环境照度 白炽灯: 受光面照度5,000ℓx以下

耐环境性:耐电压 AC1,000V 1分钟　所有充电部与外壳之间

输出:短路保护   配备

反应时间          0.5ms以下

工作状态指示灯 橙色LED(输出ON时点亮)

稳定指示灯 绿色LED(稳定入光时, 稳定非入光时点亮)
