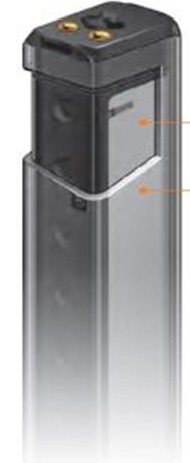

神视小型光幕传感器的原理和用法SF4B-H20C

神视小型光幕传感器的原理和用法SF4B-H20C

规格详细

光轴数       20

检测高度(防护高度) 423.4mm

消耗电流        投光器:65mA以下

               受光器:75mA以下

检测距离(有效距离) 0.3～7m

          (注):测距离是在投光器和受光器之间可设定的范围。

光轴间距      20mm

材质        本体外壳:聚碳酸酯

电缆         附截面积为0.15mm2(电源线为0.2mm2)8芯耐热PVC电缆、长5m

电缆延长       使用0.2mm2以上的电缆时、投光器和受光器的全长均可延长至50m

              (注):同步+线(橙色)或同步-线(橙色/黑色)使用专用电缆以外的延长电缆时、请使用0.2mm2以上的屏蔽双绞线。

小检测物体 ø25mm的不透明体

           (注):使用浮动消隐功能时、 小检测物体的大小会改变。

有效开口角 检测距离过3m时为±2.5°以下(根据IEC 61496-2、ANSI/UL 61496-2)

环境性能:耐电压     AC1,000V 1分钟 有电部分全部与外壳之间

环境性能:绝缘电阻 20MΩ以上、基于DC500V的高阻表 有电部分全部与外壳之间

环境性能:耐振动    频率10～55Hz 多振幅0.75mm X,Y和Z方向各2小时

环境性能:耐冲击     加速度300m/s2(约30G) X,Y和Z方向各3次

投光元件       红外线LED(投光峰值波长:850nm)

电源电压          24V DC±10% 脉动P-P10%以下

使用标高       2,000m以下(注):不可在标高0m的大气压以上的环境使用而保存。

环境性能:保护构造 IP65(IEC)

环境性能:使用环境温度 -10～+55℃(注意不可结露、结冰)、保存时:-25～+60℃

环境性能:使用环境湿度 30～85%RH、保存时:30～85%RH

环境性能:使用环境照明度 白炽灯:受光面照度3,500ℓx以下
