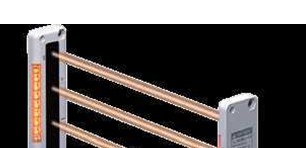

PANASONIC薄型区域传感器电子综合样本NA2-N28

PANASONIC薄型区域传感器电子综合样本NA2-N28

技术参数

检测高度     540mm

检测距离       5m

光轴间距 20mm

检测物体        φ30mm以上不透明体(完全遮光物体)

环境性能:耐振动    频率10～150Hz 双振幅0.75mm X,Y和Z方向各2小时

环境性能:耐冲击    加速度500m/s2(约50G) X,Y和Z方向各3次

投光元件         红外线LED

材质      外壳：耐热ABS

            前罩：聚酯

           显示罩：丙烯

电缆     0.2mm2 4芯橡皮电缆、长3m

电源电压 12～24V DC±10％ 脉动P-P10％以下

输出      NPN开路集电极晶体管

            ・ 大流入电流：100mA

            ・外加电压：30V DC以下(输出和0V之间)

            ・剩余电压：1V以下(流入电流为100mA时)、0.4V以下(流入电流为16mA时)

输出:输出动作   所有光轴入光时ON(一个或多个光轴遮光时OFF)

输出:短路保护   配备

环境性能:保护构造 IP40(IEC)

环境性能:使用环境温度 －10～＋55℃(注意不可结露、结冰)、存储时：-10～＋60℃

环境性能:使用环境湿度 35～85％RH、存储时：35～85％RH

环境性能:使用环境照明度 白炽灯：受光面照明度3,000lx以下

环境性能:耐电压     AC1,000V 1分钟 所有电源连接端子与外壳之间

环境性能:绝缘电阻 所有电源连接端子与外壳之间、20MΩ以上、基于DC250V的高阻表

反应时间           10ms以下(使用防干扰功能时12ms以下)

指示灯:投光器 投光指示灯： 绿色LEDx2(投光时亮起、设定频率A时1个LED亮起、设定频率B时2个LED亮起)

              作业指示灯： 红色LED(当使用作业指示灯输入时、亮起、闪烁或熄灭、由工作模式开关选择亮起形式)

指示灯:受光器 工作状态指示灯：红色LED(一个或多个光轴受干扰时亮起)

              稳定入光指示灯：绿色LED(稳定接受到所有光轴时亮起)

            作业指示灯：红色LED(当使用作业指示灯输入时、亮起、闪烁或熄灭、由工作模式开关选择亮起形式)

            ※当通过输出的电流过量时、由于短路保护电路的操作、稳定入光指示灯和受光器上的工作状态指示灯会同时闪烁。
