特点

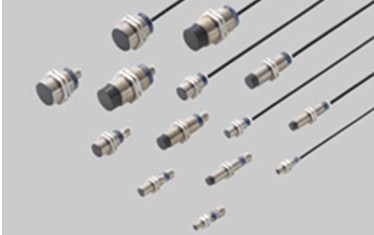

• 产品种类齐全

类型： 直流3线屏蔽型

直流3线非屏蔽型

直流2线标准型

直流2线长距离型

尺寸：M8、M12、M18、M30

连接器： 2m电缆长度型

M12连接器型

M12中继连接器型(仅限2线式M8型)

·保护构造高达IP68(GX-M8□：IP67)

技术参数

应差 (注2) 工作距离(标准检测物时)的15 %以下

重复精度 (注2) 检测轴轴向：工作距离的5%以下

电源电压          12～24 VDC±10 %，脉动(P-P)：10 %以下

消耗电流(注4)   10 mA以下

耐电压    在所有连接的电源端子与外壳间接入交流电压500 V，持续1分钟

耐振动    在X、Y、Z各方向上可承受频率为10～55 Hz、振幅为0.5 mm的振动达1.5小时

耐冲击    在X、Y和Z各方向上可承受加速度为294 m/s²(约30G)的冲击三次

检测距离的变动(注2) 在使用环境温度下和电源电压范围内，以23 °C为基准时的检测距离变动在10 %以内

材质   外壳：铜质(镀镍)、检测部分：PPS

输出          <NPN输出型>

                 NPN开路集电极晶体管

                 • 大流入电流200 mA

                 • 外加电压：24 V DC以下(输出和0 V之间)

                 • 残余电压：2 V以下

                 <PNP输出型>

                 PNP开路集电极晶体管

                 • 大源电流200 mA

                 • 外加电压：24 V DC以下(输出和+ V之间)

                 • 残余电压：2 V以下

使用类别         DC-12或DC-13

短路保护 内嵌

动作指示灯 黄色LED指示灯(输出ON时亮起)

污染度      3 (工业环境)

使用环境温度 –25～+70 °C, 存储时：–40～+85 °C

使用环境湿度 50 % RH以下(使用环境温度为+70°C时)

EMC         EN 60947-5-2

电缆(M12连接器型除外)    面积为0.44 mm² (GX-M8□型为0.15 mm² )，长度为2m的3芯线式橡胶绝缘电缆

电缆延长           面积为0.34 mm²以上的电缆 长可延伸到10m

2)在检测面的周围有金属的状态下测得的值。

4)该电流为输出OFF时的漏电流。
