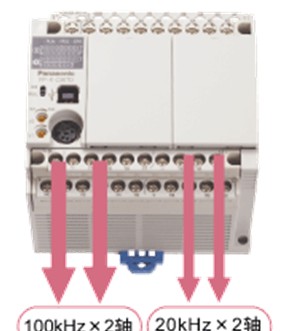

技术参数

  项目           内容

C E符合指令   EMC指令、RoHS指令

额定电压               24V DC

允许电压变动范围      20.4～28.8V DC

消耗电流           140mA以下

允许瞬时停电时间    4ms(20.4V DC)、10ms(24V DC以上)

耐振动         5～8.4Ｈｚ单振动3.5mm、8.4～150Hz　加速度9.8m/s²、XYZ各方向10次扫描(1oct/min.)(JIS B 3502、IEC 61131-2)

耐冲击       147m/s²　XYZ各方向4次(JIS B 3502、IEC 61131-2)

耐噪音性    1,000V[p-p] 脉宽50ns、1μs(利用干扰仿真法)(电源端子)

使用环境            应无腐浊性气体。应无较严重的尘埃。

过电压等级 II级

污染度     污染度2

使用环境温度   0～+55℃、保存时：-40～+70℃

使用环境湿度   10～95%RH(at +25℃、应无凝露)

                保存时：10～95%RH(at +25℃、应无凝露)

耐电压         (检测电流：5mA)

                500V AC 1分钟

                所有输入端子・输出端子 ⇔ 所有电源端子・功能接地

                所有输入端子 ⇔ 所有输出端子

绝缘电阻        (实验电压：500V DC)

                  100ＭΩ以上

                  所有输入端子・输出端子⇔ 所有电源端子・功能接地

                  所有输入端子⇔ 所有输出端子

输入规格

额定输入电压 24V DC

使用电压范围 21.6～26.4V DC

额定输入电流 高速部(X0～X7)：约8mA

                 速部(X8～XF)：约3.5mA

公共端方式 16点/公共端(关于输入电源的极性+/-均可)

小ON电压 /  小ON电流 高速部(X0～X7)：19.2V DC / 6mA

                       速部(X8～XF)：19.2V DC / 3mA

 大OFF电压 /  大OFF电流 2.4V DC / 1mA

输入电阻              高速部(X0～X7)：约3 kΩ

                  速部(X8～XF)：约6.8 kΩ
