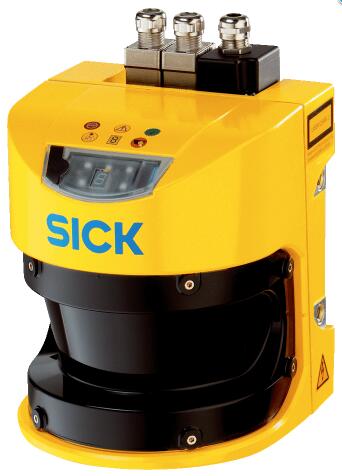

施克安全激光扫描仪应用广泛S30B-3011GB

施克安全激光扫描仪应用广泛S30B-3011GB

技术参数

产品特点

保护区域范围    3 m

报警区域有效距离 8 m (反射率为 15% 时)

测距范围            30 m

分辨率（可配置） 30 mm, 40 mm, 50 mm, 70 mm, 150 mm

角度分辨率 0.5°

响应时间        80 ms 2)

延伸保护区域 100 mm

多重采样数量 2 ... 16, 可调

自动复位延迟 2 s ... 60 s, 可调

区域组类型 三区

区域组数量 16

可保存区域数量 48

监控情况数量 32 1)

扫描角度         270°

1) 在通过 EFI 与附加的静态输入端连接时，或者使用装置上的动态输入端。否则为 8 个。.

2) 取决于基础响应时间和多重采样.

环境参数

外壳防护等级 IP65 (EN 60529)

工作环境温度 –10 °C ... +50 °C

储存温度范围 –25 °C ... +50 °C

抗振动 5 g, 10 Hz ... 150 Hz (IEC 61496, IEC 61496-3)

抗冲击能力

 耐久冲击 10 g, 16 ms (IEC 61496, IEC 61496-3)

电气参数

防护等级    III (EN 50178, EN 60950)

供电电压 Uv 24 V DC (16.8 V DC ... 30 V DC)

电流消耗          ≤ 0.33 A 1)

                 ≤ 1.7 A 2)

输出端

安全输出端 (OSSD) 2 x 250 mA

诊断信息输出    3 x 100 mA 3)

1) 在 24 V DC 无输出负载时.

2) 在 24 V DC 大输出负荷时.

3) 可自由编程，例如：警告区域、脏污，要求复位.
