订购：罗克韦尔AB基座固态型继电器

订购：罗克韦尔AB基座固态型继电器

规格-700-HF继电器

电气额定值700-HF 2极700-HF 4极

联络人

感应交流

230V AC

AC 15 @ 700 VA

AC-1 @ 3000伏安

1 hp @ 240伏交流电

120V交流电1/2 Hp @ 120V交流电

直流DC-1

12 A @ 30V直流

0.5 A @ 110V直流

0.25 A @ 220V直流

交流12 A电阻@ 250 V AC（每极）

DC 12 A @ 30 V DC（每极）

工作范围AC 80…110％额定电压

直流80…110％额定电压85…110％额定电压

额定功率AC（50 Hz）1.5 VA 2 VA

直流1 W 1.3 W

保持电压AC 80％额定电压

直流60％额定电压

必须压降电压AC 20％额定电压

直流10％额定电压

绝缘电压250V AC

设计规范/测试要求

介电耐压极对极2500V AC

接触极2500V AC

机械

防护等级开放式（插座）

机械寿命作业20 x 106

开关频率操作3600 / hr

线圈电压请参阅产品选择

标称电压下的工作时间

在20°C

拾取8毫秒10毫秒

丢失3毫秒4毫秒

*大工作速率4 Ops / s

震动15 G

冲击15克

环境因素

工作温度–40…+ 70°C（–40…+ 268°F）

储存–50…+ 80°C（–89…+ 176°F）

海拔2000 m（6560 ft）

施工

绝缘材料模压高介电材料

外壳透明防尘罩

接触材料银镉。氧化物

特性

提供 3 A（阻性）*大连续负载输出电流

提供 264V 交流或 52.8V 直流*大负载电压选项

提供 4…24V 直流控制/输入电压选项

在控制电压和输出电压之间通过光耦合器或光电可控硅进行隔离

提供明亮状态指示灯，用于监视输入/逻辑开/关

与 700-HN116 插座兼容

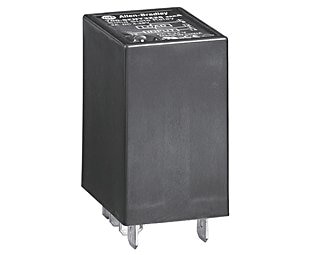

产品图片
