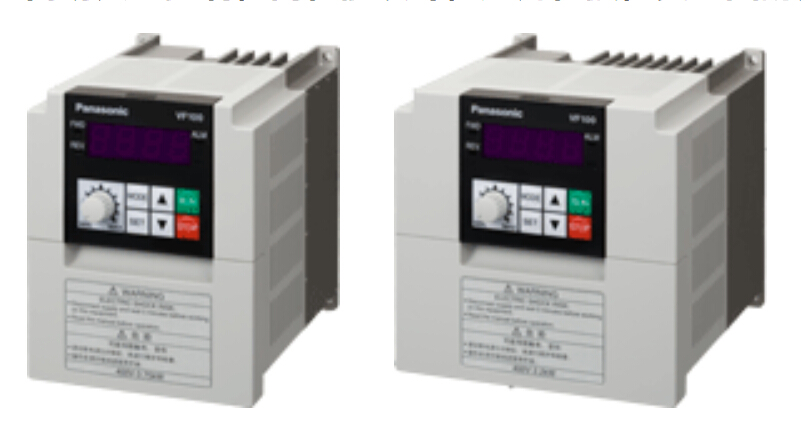

通信功能 • 接口:RS485串行通信

• 通信速度:4800bps/9600bps/19200bps/38400bps/57600bps/115200bps(可选择)

输出功能: 运行信号、到达信号、过负载警报、频率检测、反转信号、异常警报、电流检测、定时器结束信号、输出频率/电流比例PWM 信号(周期1ms)(可选择)

开路式集电极输出 输出规格:大额定50V DC、50mA

继电器输出 输出规格:1c接点(接点容量230V AC、0.25A电阻负载，30V DC、1A电阻负载)

显示 运行•控制状态 输出频率、线速度显示(选择切换)、旋转方向

输出电压、内部直流电压、设定频率、通信站号、定时器运行次数、警报种类、控制电路端子状态 (输入信号、输出信号)、运行状态、PID(设定值、测定值、输出值)、自动调谐进行状况、累积运行 时间、累积风扇运行时间

异常内容 保护功能动作时显示符号(异常内容可存储4次)

保护 电流限制 在额定输出电流的1%～200%下可设置限流功能

跳闸(停止) 瞬时过电流(SC1-6)、温度异常(OH)(注2)

过电流(OC1-3)、过负载·电子热敏继电器(OL)、电压不足(LU)、过电压(OU1- 3)、冷却风扇故障(FAn、FAn2)、外部异常(AU)、操作异常(OP)、CPU 出错(CPU).

防止失速功能 防止过电流失速、防止过电压失速

(注2): 输出频率时，温度保护水平会自动变化。

• 协议:MEWTOCOL-COM/Modbus-RTU/Modbus-ASCII(选择切换)

• 通信方式:半双工方式

使用场所 室内、应无腐蚀性气体、可燃性气体、油雾、灰尘

保护构造 IP20盘内安装形

冷却方式 0.75kW以下：自冷、1.5kW～15kW：风冷

(注1): 横向紧密安装时为－10℃～＋40℃，5.5kW～15kW轻负载规格时温度：-10℃～+40℃。

• 多连接台数:31台

• 大传送距离:500m(总接线长度)

制动 再生制动力矩 • 200V 0.2kW：以上

0.4kW：80%以上

输出功能:运行信号、到达信号、过负载警报、频率检测、反转信号、异常警报、电流检测、定时器结束信号(可选择)

(注3): 输出频率时，变频器内部会自动变换载波频率。

0.75kW～2.2kW：20%以上

• 400V 0.75kW～15kW：20%以上

直流制动 在停止频率以下动作

• 制动力矩水平:0～100

环境 使用周围温度•湿度 -10℃～+50℃(注1)(应无冻结)、90%RH以下(应无凝露)

保存温度•湿度 -25℃～+65℃、95％RH以下

振动 5.9m/s2(0.6G)以下

标高 标高1000m以下

• 制动时间:0.1秒～120秒任意设定

输出信号 模拟输出 输出规格:0V～10V DC(大1mA)

输出功能:输出频率•输出电流比例(选择切换)
