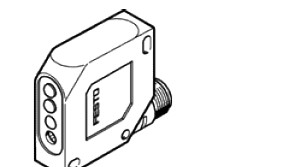

费斯托距离传感器规格图样SOOE-MS-L-PNLK-T

费斯托距离传感器规格图样SOOE-MS-L-PNLK-T

主要技术参数

结构特点         方形

符合标准         EN 60947-5-2

        RCM mark

             c UL us - Listed (OL)

CE 标记（见合格声明）    符合欧盟 EMC 指令

                      符合欧盟 RoHS 指令

证书签发机构        UL E232949

材料注意事项        RoHS合规

工作和环境条件

防护等级         IP65, IP67, IP69K

激光安全等级       –

绝缘电压 [V]        500

浪涌电压容量 [kV]    1

污染水平             3

耐腐蚀等级 CRC1)    1

1) 耐腐蚀等级 1，符合Festo FN 940 070 标准

度耐腐蚀能力。运输和贮存防护。也适用于不可见的内部区域或位于盖子下面的元件（如，气缸耳轴）。

开关输出         SOOE-MS-R-PNLK-T     SOOE-MS-L-PNLK-T

开关输出           推-挽

开关元件功能     PNP，亮切换

                 NPN，暗切换

大开关频率 [Hz]    135     270

大输出电流 [mA]     100

电压降 [V]          0 … 1.5

线性误差 FS [%]      0.75

输入信号/测量元件   SOOE-MS-R-PNLK-T   SOOE-MS-L-PNLK-T

测量原理          光电

测量方法          距离传感器

光类型            红色 LED 红色激光

大光点         8 mm，适用感测范围 100 mm 3 mm，适用感测范围 100 mm

位置测量范围 [mm]      40 … 100

小物体直径 [mm]       10     4

环境温度 [°C]           10 … 60

信号处理         SOOE-MS-R-PNLK-T    SOOE-MS-L-PNLK-T

基准材料           标准白色 90%, 100 x 100 mm

路径分辨率 [mm]      0.1

重复精度 [mm]       0.5

温度系数 [%/K]      0.03
