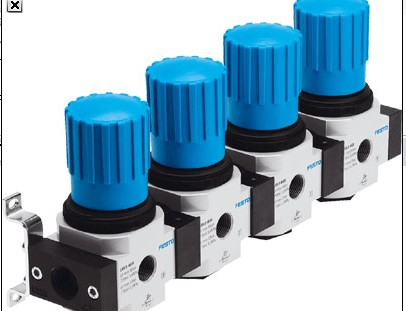

费斯托减压阀组合工作电压LRB-¼-D-7-O-K2-MINI

费斯托减压阀组合工作电压LRB-¼-D-7-O-K2-MINI

性能

· 控制特性良好，迟滞，主压补偿

· 气路板，带贯穿气源

· 用于配置带独立压力范围的减

压阀或气路板

· 两种压力调节范围: 0.5 ... 7 bar

和 0.5 ... 12 bar

· 通过锁定旋转寿命和快插调节

锁设置不被篡改

· 直接驱动膜片式减压阀

主要技术参数

规格      Mini         Midi

气接口 1   G¼ G3/8     G3/8 G½

气接口 2       G¼       G3/8

工作介质    过滤压缩空气，过滤等级40 μm

结构特点    直接驱动膜片式减压阀，带贯穿气源

安装方式     通过附件 (供货范围包括安装支架 HRB或HRBK)

安装位置      任意

减压阀锁具      旋转手柄，带锁定

大迟滞 [bar]    0.2

输入压力 p1 [bar]    1 ... 16

压力调节范围 [bar]     0.5 ... 7

                     0.5 ... 12

压力显示     G1/8 预置 G¼ 预置

-H- 注意：该产品符合ISO 1179-1和 ISO 228-1标准。

环境条件

规格 Mini Midi

环境温度 [°C] –10 ... +60 °C

介质温度 [°C] –10 ... +60 °C

耐腐蚀等级 CRC1) 2

1) CRC2: 耐腐蚀等级 2，符合Festo 940 070标准

元件必须具备一定的耐腐蚀能力。外部可视元件具备基本的涂层表面，可直接与工业环境或与冷却液、润滑剂等介质接触。

标准额定流量1) qnN [l/min]

规格             Mini   Midi

压力调节范围 0.5 ... 7 bar    1800    3800

压力调节范围 0.5 ... 12 bar    1600    3200

1) 于p1 = 10 bar, p2 = 6 bar 且Δp = 1 bar时测得。

19204 DSNU-16-125-P-A

19205 DSNU-16-160-P-A

19206 DSNU-16-200-P-A

14328 DSNU-20-    -P-A

19207 DSNU-20-10-P-A

19208 DSNU-20-25-P-A

19209 DSNU-20-40-P-A

19210 DSNU-20-50-P-A

19211 DSNU-20-80-P-A

19212 DSNU-20-100-P-A

19213 DSNU-20-125-P-A

19214 DSNU-20-160-P-A

19215 DSNU-20-200-P-A

19216 DSNU-20-250-P-A

19217 DSNU-20-300-P-A

34718 DSNU-20-320-P-A

14327 DSNU-25-    -P-A

19218 DSNU-25-10-P-A

19219 DSNU-25-25-P-A

19220 DSNU-25-40-P-A

19221 DSNU-25-50-P-A

19222 DSNU-25-80-P-A

19223 DSNU-25-100-P-A

19224 DSNU-25-125-P-A

19225 DSNU-25-160-P-A

19226 DSNU-25-200-P-A

19227 DSNU-25-250-P-A

19228 DSNU-25-300-P-A

34719 DSNU-25-320-P-A

35191 DSNU-25-400-P-A

35192 DSNU-25-500-P-A

14320 DSNU-16-    -PPV-A
