AWM42150VH；Honeywell/霍尼韦尔气体流量传感器，安装事项

AWM42150VH；Honeywell/霍尼韦尔气体流量传感器，安装事项

产品特点

硅微机械加工

对 0.1 sccm 至 20 SLPM 的流量敏感

适用于较高流量

快速响应时间

模拟输出

功耗

可重复响应

激光微调后具有可互换性

准确、经济型流量传感

单列印刷电路板端子

标准的 2.54 mm (0.100 in) 安装孔距

0.001 in 至 4.0 in H2O (0.003 至 10 mbar) 差压准确传感

大流量质量流量 / 放大

同轴流量测量：

流量测量 AWM5000 系列微桥气体质量流量传感器采用文丘里管式外壳，可测量流速高达 20SLPM，且引发的压降不过2.25英寸水柱。微桥芯片直接接触气流，地降了由于通孔或旁路堵塞而引起误差的可能性。

坚固、通用的封装：

封装坚固通用坚固的塑封设计可承受高达 50psi 的共模压力。内部的小型传感元件可经受 100g 的冲击且对性能无影响。自带AMP 兼容连接器，在高要求应用场合可实现的连接。

内置信号调节：

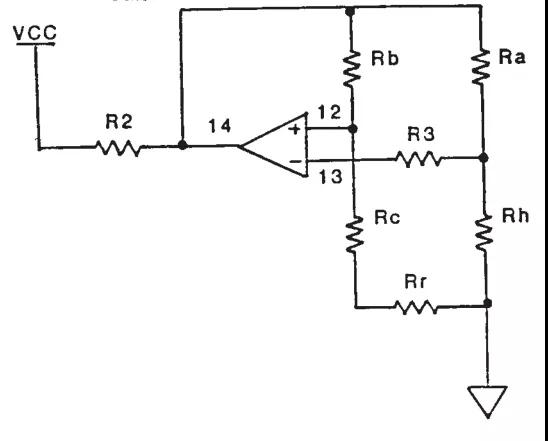

内置信号调理电路每款 AWM5000 传感器均带有涵盖放大、线化、温度补偿、及气体标定功能的电路系统。图 1（发热控制电路）和图 2（传感桥电路和放大线化电路）显示了 AWM5000 系列内置的电路系统。
