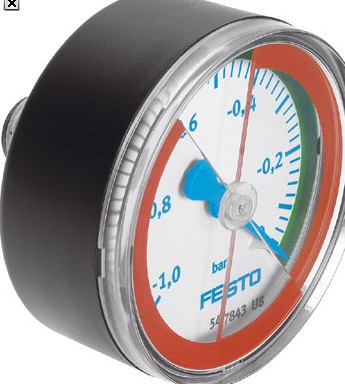

费斯托真空压力表安装使用方法VAM-63-V1/9-R¼-EN

费斯托真空压力表安装使用方法VAM-63-V1/9-R¼-EN

性能

• 通过波尔登管，模拟量显示。

• 静态负载下，真空压力表的负

载 多可达全量程的 ¾ ；

间歇负载条件下，真空压力表

的负载 多可达全量程的2/3。

主要技术参数

气管公称通径，压力表    40    63

型号       VAM-40-V1/0    VAM-63-V1/0    VAM-63-V1/9

气接口       R1/8          R¼

工作压力 [bar]  –1 ... 0   –1 ... 0    –1 ... +9

工作介质        干燥空气，润滑或未润滑，真空

结构特点        波尔登管式压力表

基于标准        DIN EN 837-1

安装方式         拧入

螺纹插头密封方式    涂层

安装位置           任意

接口位置            中心，后侧

环境温度 [°C]        –10 ... +60

测量精度，等级         2.5

系数，连续负载          0.75

系数，间歇负载         0.66

显示

气管公称通径，压力表     40     63

型号      VAM-40-V1/0   VAM-63-V1/0   VAM-63-V1/9

量程       双量程         双量程       双量程

         bar（外圈）     bar（外圈）  bar（外圈）

         inchHg（内圈）  inchHg（内圈） inchHg/psi（内圈）

显示范围 [bar]  –1 ...0   –1...0     –1...+9

      [inchHg] –30 ...0  –30...0    –30...0

         [psi]     –         –       0...+130
