数据表

通流能力40 L/min.

默认的设定值15 L/min.

*大操作压力350 bar

110 SUS (24 cSt)下的*大泄漏30 cc/min.@70 bar

单向开启压力1,7 bar

额定响应时间10 ms

Adjustment - No. of CW Turns from Min. to Max. setting5

阀头部安装六角尺寸22,2 mm

阀安装扭矩41 - 47 Nm

调节螺栓的内六角尺寸4 mm

Locknut Hex Size15 mm

Locknut Torque9 - 10 Nm

型号重量0.19 kg

产品注意事项

注意！该阀偏离正常的溢流阀流道，不能与Sun现存的溢流阀阀块一起工作。

所有弹簧范围的小设定为75 psi (5 bar)。

口3（油箱）处的背压直接以1:1的比例增加到阀的设定值上。

此阀的单向阀功能部分*大泄漏速率不过1滴/分钟（0,07 cc/min）。

此双功能阀一方面可以在单个或多泵油路中提供泵隔离和溢流保护作用。另外此阀可以在蓄能器感应，泵卸荷油路中作为主级阀使用。

口4（外控口）处的远程先导溢流阀可以使阀压力于设定值。

利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。

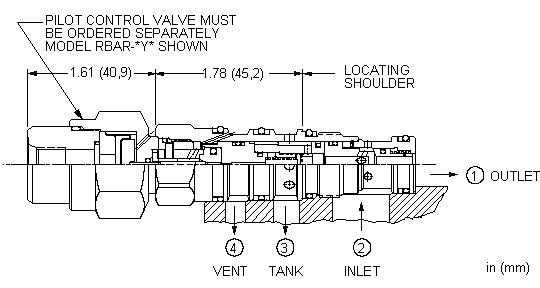

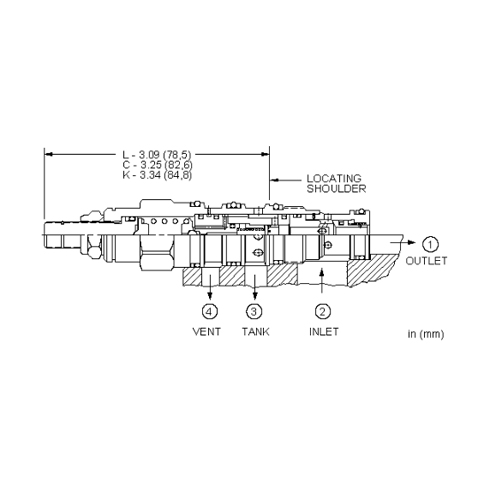

尺寸图
