带逆流止回阀，SUN先导式比例节流阀

带逆流止回阀，SUN先导式比例节流阀

数据

系列0

容量5加仑

磁滞（带抖动）15％

线性（带抖动）3％

重复性（带抖动）3％

TJ抖动频率140赫兹

*大工作压力3000 psi

110 SUS（24 cSt）时的*大阀门泄漏0.004in³/ min。@ 3000 psi

检查破裂压力100 psi

粘度范围SUS

标称死区（占输入的百分比）48％

响应时间-典型50毫秒

开关频率*高15,000 循环/小时

阀六角尺寸3/4英寸

阀门安装扭矩20-25磅力英尺

型号重量0.35磅

技术特点

FLeX系列比例阀与Sun的XMD可扩展移动驱动器完全兼容。

设计和测试了1000万个开关操作周期。

过新的NFPA测试标准T2.6.1 R2014的疲劳强度和爆破压力等级。

有和没有浪涌保护功能的线圈端接和电压选项多种多样。请参阅“配置”部分。

线圈连接器选件的额定值高达IP69K。有关详细信息，请参见各个线圈产品页面。

该阀使用740系列功率线圈。

与同类竞争性阀门相比，线性度和分辨率得到改善

使用CFD流体模拟进行设计，以优化几何形状。

为了获得*佳性能，应使用具有电流反馈和可调抖动（100-250 Hz）的放大器。

使用页面顶部的链接可获取此型号的完整数据表。

结合了Sun浮动式结构，以*大程度地减少由于过大的安装扭矩和/或型腔/料筒加工变化而导致内部零件粘结的可能性。

额定差压为200 psi（14 bar）的能力。

根据电路要求，当使用带有外部补偿器的FPB *时，可能需要绕过补偿器的反向自由流量检查。

该阀的所有配置均包括锌镍镀层，作为1000小时盐雾防护的标准配置。

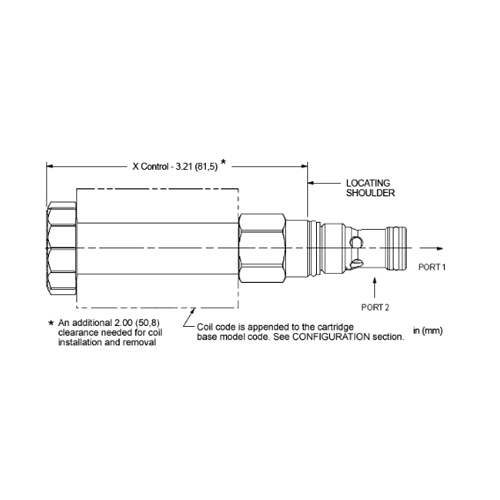

产品图片

线路图
