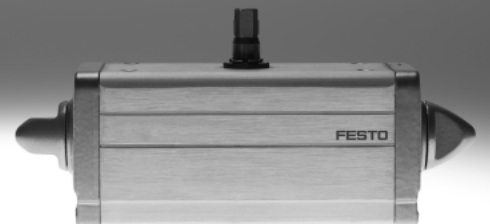

摆动驱动器

DAPS-0480-090-RS1-F14-MW

产品代号: 8005051

单作用, 气接口符合VDI/VDE 3845 Namur 阀, 直接法兰安装, 带手轮的版本.

特性 值

货运日期 查看

驱动器尺寸 0480

法兰孔的样式 F14

摆动角度 92 deg

主轴连接深度 38.5 mm

关于终端位置可调范围的提示 可选一个终端位置可调

连接件接口符合标准 ISO 5211

缓冲 无缓冲

装配位置 任意

工作模式 单作用

设计结构 Yoke 动力学

位置检测 无

关闭方向 向右关闭

阀的接口符合标准 VDI/VDE 3845 (NAMUR)

安全性能等级 (SIL) 产品可用于SRP/CS ,*高 SIL 2 (高要求)

产品可用于SRP/CS 直至要求的SIL 2

为弹簧力提供压力 2.8 bar

工作压力 2.8 ... 8.4 bar

额定工作气压 5.6 bar

ATEX 类气体 II 2G

燃爆防护型气体 Ex h IIC T6...T3 Gb X

ATEX 类粉尘 II 2D

燃爆防护型粉尘 Ex h IIIC T85°C...T200°C Db X

符合防爆要求的环境温度 -50°C <= Ta <= +60°C

环境温度 -20 ... 80 °C

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

(一旦使用后要求一直使用经过润滑的压缩空气)

CE 符号 (参见符合的标准) 根据 EU-Ex 防爆指导原则 (ATEX)

耐腐蚀等级 CRC 2 – 中等腐蚀影响

摆角为 0°时的弹簧回复扭矩 160 Nm

摆角为50°时的弹簧回复扭矩 120 Nm

90°时的弹簧回正力矩 240 Nm

弹簧强度 1

6 bar时，每循环 0?90?0 的空气消耗 19.6 l

产品重量 28,100 g

主轴连接 V36

气动连接 G1/4

材料备注 符合 RoHS

材料信息，盖 锻造铝合金

材料信息，密封 FPM

NBR

PUR

材料信息，壳体 锻造铝合金

材料信息，螺丝 高合金钢

材料信息， 轴 高合金钢

主轴的材料编号 1.430
