产品资料

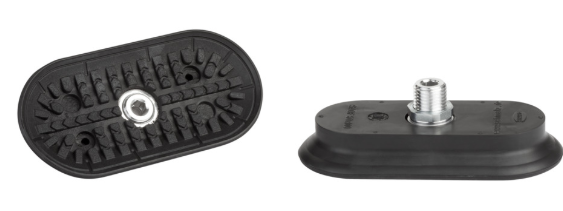

椭圆形扁平吸盘，用于动态处理高达250°C的热金属板

成型后卸载例如细长工件

处理薄铝板时不会变形或拉深

例如在汽车工业中用于压机线的进纸器系统中使用

不含硅的特殊材料HT2

大型结构化内部支撑

柔软而灵活的密封唇

您的利益...

不含PWIS（油漆润湿障碍物质），长期耐高温达250°C

工件无深冲；能够承受较大的横向力

即使在轻微弯曲的表面上也具有良好的密封性

尺寸：60 x 23至100 x 50毫米

材质：HT2

连接接头已硫化至弹性体零件

赛欧100x50 HT2-65 G1 / 4-IG

10.01.05.00754

扁平吸盘（椭圆形），用于动态处理

尺寸（长x宽）：100 x 50毫米

吸盘材料：

高温材料HT2

材料硬度：65°Sh

耐热性：200°C

奶嘴材料：黄铜，镀镍

真空连接：G1 / 4“ -F

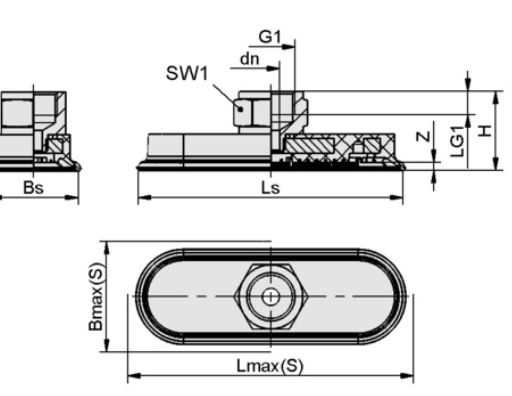

尺寸图片

属性 值

吸力（-600mbar） 217牛

横向力 177 N

体积 20立方厘米

曲线半径（小值）（凸） 75毫米

软管直径（平均）d 6毫米

尺寸（长x宽） 100 x 50

连接 G1 / 4“ -F

折数 0

吸盘材质 高温 HT2材料

材料硬度[邵氏A] 65邵氏A

耐温性 200度

重量 91.6克

产品系列 赛夫
