技术数据表

产品特点

设计构造 公制设计

外壳形状 标准

螺纹尺寸 M8 x 1

直径 Ø 8 mm

触发感应距离 Sn 4 mm

安全接通距离 Sa 3.24 mm

安装在金属 非齐平

开关频率 4,000 Hz

连接类型 电缆，3 芯, 2 m

开关量输出 NPN

输出功能 开口常闭

电气规格 DC 3 线

外壳防护等级 IP67 1)

1) 根据 EN 60529.

机械/电子参数

供电电压 10 V DC ... 30 V DC

残余纹波 ≤ 10 %

电压下降 ≤ 2 V 1)

电流消耗 10 mA 2)

（接近传感器）通电后开始工作前的延时 ≤ 100 ms

滞后 5 % ... 15 %

再现性 ≤ 2 % 3) 4)

温度漂移 (Sr) ± 10 %

电磁兼容性 根据 EN 60947-5-2

持续性电流 Ia ≤ 200 mA

导线材料 PVC

导线横截面 0.25 mm²

导线直径 Ø 3.9 mm

短路保险 ✔

极性反接保护 ✔

通电脉冲保护 ✔

抗冲击与抗振性 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm

运行环境温度 –25 °C ... +75 °C

外壳材料 金属, 黄铜镀镍

材料，感应面 塑料, PA 66

壳体长度 52 mm

可用的螺纹长度 30 mm

*大拧紧力矩 ≤ 5 Nm

供货范围 紧固螺母，黄铜，镀镍 (2 x)

UL 文件编号 NRKH.E181493

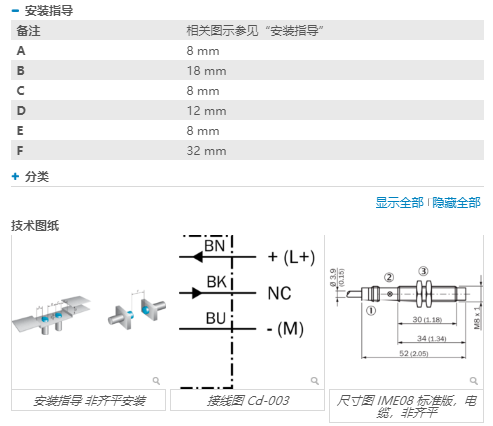

安装指导
