SMC直接安装型气缸：CDJ2RA16-125Z-B

SMC直接安装型气缸：CDJ2RA16-125Z-B

气缸/直接安装型:单杆双作用

●追加安装件：两侧脚座、无杆侧法兰

●磁性开关可操作性提高，易于调整位置

●磁性开关可选择导轨安装型

●设定了杆端安装件、摆动底座安装件的型号

(省去了分别订购气缸和支件的时间)

●带磁性开关 (CDJ2-Z系列: CDJ2，CDJ2W，

CDJ2K，CDJ2Z，CDJ2ZW，CDJ2RA，CDJ2RK)

描述

内置磁环 D 内置磁环

缸径 16 缸径 16mm

气缸行程 125 气缸行程 125mm

无杆侧缸盖的通口位置 - 径向90°

杆端安装件 - 无

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

磁性开关安装方式 B 钢带安装型

订制规格 - 标准

其他特性

描述

连接口径 M5X0.8

作动方式 单杆双作用

*使用压力 0.06

*高使用压力 0.7

环境温度 常温

作动速度 标准

缓冲形式 垫缓冲

形式 气压式

通口螺纹的种类 M

安装方式 底面安装型

杆端螺纹 杆端外螺纹

0.2MPa理论推力IN 36.2

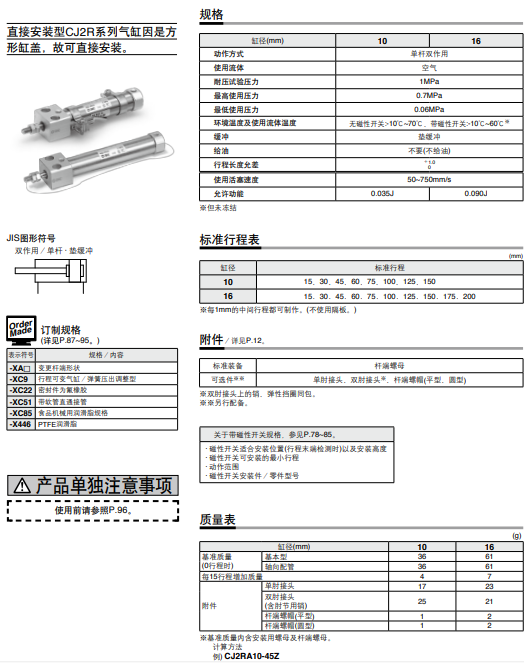

产品样本资料
