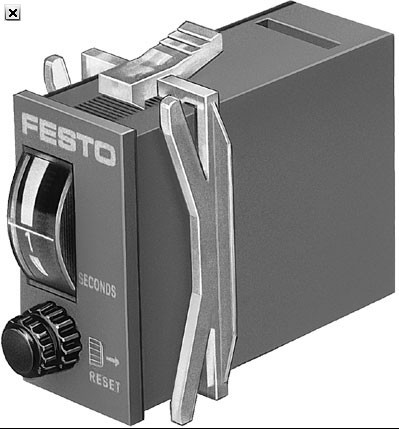

FESTO气动定时器技术要求13989-PZVT-99999-MIN-B

FESTO气动定时器技术要求13989-PZVT-99999-MIN-B

描述

紧凑型气动控制系统的基础

M5 元件带 2n 型底座

控制柜结构

安装容易

元件快速更换

带倒钩管接头，用于 3 mm 塑

料管

M5紧凑型系统一套完整的系统，

它可为气动顺序控制提供控制元

件，满足其所有的功能要求。

主

要特征为 2n 型底座结构和适用

于 3 mm 塑料气管的倒钩接头。

对于板式安装的基本阀和驱动

器，可被用作信号元件，完成诸

如启动、停止等基本功能。

特点

-机械式压力和真空开关，切换点可调

- 滞后在某些情况下可调

- 安装板用于2n 安装框架

- 安装闩，用于安装到DIN EN 50035 标准G导轨或DIN EN 50022标准H导 轨

- 标示牌槽，用于标示牌

结构特点 提动阀

安装方式 底座上通孔安装或安装在安装框架上

工作介质 过滤压缩空气，润滑或未润滑

气动连接方式 1、2：3 mm；3：M5 适用于3 mm 气管的倒钩接头

公称通径 [mm] 1.3 2.5

标准额定流量 1>4 [l/min] 50 105

6 bar时的响应时间 开 [ms] 15 10 14 –

关 [ms] 22 22 22 –

转换 [ms] – – – 13

材料 壳体：阳极氧化铝

底座：蓝色阳极氧化铝

密封件：丁苯橡胶
