MRHQ16D-180SX-N-M9NL-X103

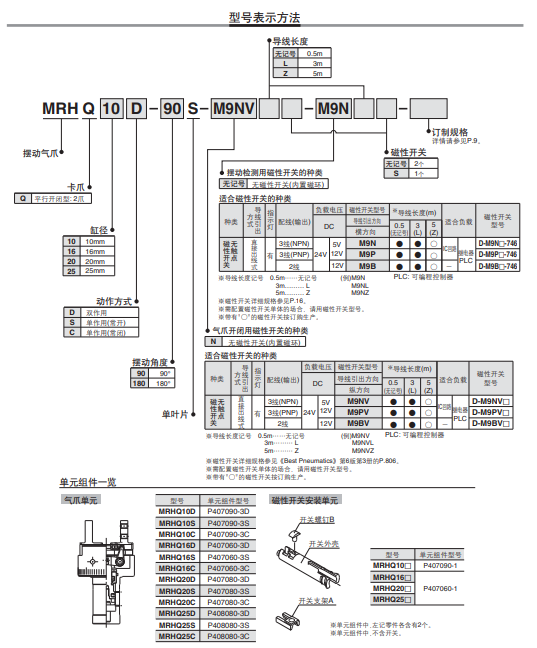

订购规格

MRHQ 系列 摆动气爪 订制规格

●气爪功能与摆动功能紧凑的一体化

●一个气爪可以完成夹持、反转传送带上的工件

●可以调节摆动范围和角度

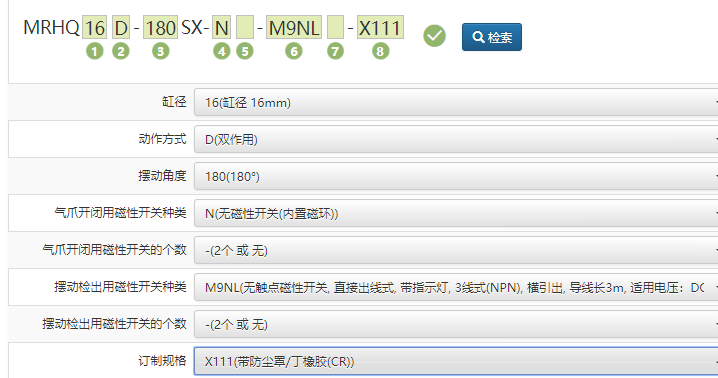

描述

缸径 16 缸径 16mm

动作方式 D 双作用

摆动角度 180 180°

气爪开闭用磁性开关种类 N 无磁性开关(内置磁环)

气爪开闭用磁性开关的个数 - 2个 或 无

摆动检出用磁性开关种类 M9NL 无触点磁性开关, 直接出线式,

带指示灯, 3线式(NPN), 横引出, 导线长3m, 适用电压：DC5V,12V,24V(DC4.5~28V)

摆动检出用磁性开关的个数 - 2个 或 无

订制规格 X111 带防尘罩/丁橡胶(CR)  样本

其他特性

字段描述 取值描述

作动方式 双作用

连接口径 M3X0.5

手指数 2

手指可选项 扁平形手指方式(标准) / 开闭方向通孔安装方式

通口螺纹的种类 M

*使用压力 0.1

*高使用压力 0.7

环境温度 常温

产品型号

MRHQ20C-90S-N

MRHQ16D-90S-N

MRHQ16S-PS

MRHQ20C-180S-N
