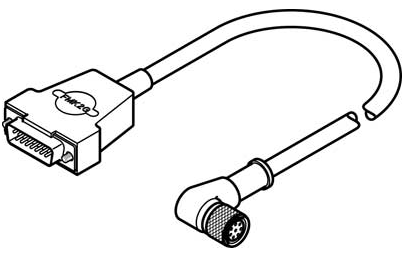

FESTO费斯托编码器电缆适合伺服马达

FESTO费斯托编码器电缆适合伺服马达

特性 值

符合标准 EN 61984

电缆识别 不带标签支架

电气接口 1, 功能 现场设备侧

电气接口 1, 设计 圆形

电气接口 1, 接口类型 插头插座

电气接口 1, 电缆输出 直角型

电气接口 1, 接口技术 M12x1 A编码，符合EN 61076-2-101

电气接口 1, 针脚/线的数量 8

电气接口 1, 占用的针脚/导线 8

电气接口 2, 功能 控制器侧

电气接口 2, 设计 有角的

电气接口 2, 接口类型 插头

电气接口 2, 电缆输出 直的

电气接口 2, 接口技术 Sub-D

电气接口 2, 针脚/线的数量 15

电气接口 2, 占用的针脚/导线 8

工作电压范围 DC 0 ... 30 V

额定工作电压 DC 24 V

工作电压范围 AC 0 ... 30 V

额定工作电压，AC 24 V

40°C时的可接受电流负载 3 A

40°C时可接受的电流负载的说明 2 A 针对 0.14 mm²

电泳强度 0.5 kV

电缆长度 5 m

电缆属性 适合于拖链

弯曲半径，固定式电缆安装 >= 20 mm

弯曲半径，灵活式电缆安装 >= 75 mm

电缆直径 6 mm

电缆结构 1x4x0,14+4x0,34

已屏蔽

导体的额定截面 0.14 mm2

0.34 mm2

防护等级 IP65

防护等级备注 IP30 针对Sub-D插头

装配以后的状态

环境温度 -40 ... 80 °C

采用弹性电缆安装时的环境温度 -10 ... 80 °C

材料备注 符合 RoHS

污染等级 3

材料信息，电缆护套 TPE-U(PUR)

型号表

双作用扁平抗扭 161276-DZF-40-25-A-P-A-S20

双电控电磁阀   163159-CPE18-M1H-5J-QS-10

气路板   9494-PAL-1/2-4

气路板    9493-PAL-1/2-3

空心螺栓   9986-VT-1/2

气路板   30686-PRS-3/8-6-B

单向阀  530042-HGL-1/4-QS-10

漫射式传感器    165348-SOEG-RT-Q30-NS-K-2L

双作用多面安装   158506-DMM-10-25-P-A

双作用紧凑型气   156529-ADVU-25-50-P-A

电感式传感器    150396-SIEN-M8NB-NO-K-L

气路板   30543-PRS-1/8-3-BB

D系列过滤减压阀     162718-LFR-1/8-D-5M-MINI

气爪    525663-HGPP-25-A-G2

双作用紧凑型导   156887-ADVUL-40-20-P-A

油雾器   159586-LOE-3/8-D-MIDI

电磁阀  161728-MN1H-2-1/2-MS

基本阀  124085-LFR-D-MAX

行程开关 543862-SME-8M-DS-24V-K-2,5-OE

台 DNC-40-65-PPV-A  32K2-42KB

基本阀  123587-LFR-D-MINI

油雾器   192575-LOE-D-MINI

双作用紧凑型导  156892-ADVUL-40-60-P-A

双作用紧凑型导    156204-ADVUL-32-20-P-A

气动定时器   150238-PZVT-30-SEC

压力开关   539679-SDE3-D10D-B-WQ4-2P-M8-EX2

#Flow sensor    563796-SFAM-62-5000L-M-2SA-M12-EX2

双作用气缸  5057-DSN-16-25-P

磁性开关  175404-SME-8-K5-LED-24

电磁阀  196883-CPE10-M1BH-5L-QS-6
